Глава 3. Электромагнитные колебания и волны

§ 33. Конденсатор

Какую физическую величину называют электрическим зарядом?

Что называют электрическим полем?

Что характеризует электрическое напряжение?

1. Вы уже знаете, что для получения свободных механических колебаний необходима колебательная система. Условием существования электромагнитных колебаний также является наличие колебательной системы. Одним из элементов такой системы является конденсатор (в переводе с латинского — «сгуститель»).

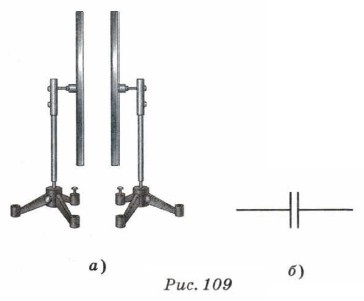

Простейший конденсатор состоит из двух металлических пластин (обкладок), разделённых диэлектриком (рис. 109, а). Толщина диэлектрика много меньше размеров пластин. На рисунке 109, б показано условное обозначение конденсатора на схемах.

Зарядим конденсатор, сообщая его пластинам равные по модулю и противоположные по знаку заряды. Это можно сделать по-разному, например, присоединить пластины к разным полюсам электрофорной машины или сообщить заряд одной из пластин, а другую заземлить. Тогда заземлённая пластина по индукции зарядится равным по модулю зарядом противоположного знака.

При характеристике конденсатора важно иметь в виду:

— пластины конденсатора имеют заряды, равные по модулю и противоположные по знаку;

— заряд конденсатора определяется зарядом одной из его пластин;

— заряды сосредоточены на внутренних поверхностях пластин конденсатора;

— электрическое поле, создаваемое зарядами на пластинах, сосредоточено внутри конденсатора.

2. Зарядим конденсатор и отключим его от электрофорной машины. Заряды на пластинах конденсатора и поле внутри него сохранятся. Свойство конденсатора накапливать и сохранять электрические заряды характеризуют величиной, называемой электрической ёмкостью. Чтобы выяснить смысл этой физической величины, проделаем опыт.

Присоединим одну пластину конденсатора к стержню электрометра, а другую — к его корпусу. В этом случае электрометр будет измерять напряжение между пластинами конденсатора.

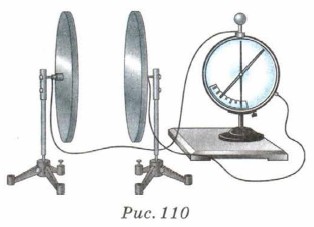

Возьмём три одинаково заряженных шара. Коснёмся пластины конденсатора одним из шаров и передадим ему при этом заряд q. Электрометр покажет значение напряжения U (рис. 110).
