Глава 2. Постоянный электрический ток



Электрическое поле проводника с током

Электрическое поле вне проводника с током

Линии напряженности электростатического поля вне проводника перпендикулярны его поверхности, и поверхность проводника эквипотенциальна. Вдоль проводника с током, как мы видели, потенциал меняется. Поэтому есть составляющая напряженности , направленная вдоль проводника. В результате линии напряженности поля вне проводника располагаются под углом к его поверхности. В этом можно убедиться на опыте (см. рис. 2.7). На верхний провод подвешивают легкую стрелку — индикатор так, чтобы она могла свободно поворачиваться вдоль проводника. При отсутствии тока стрелка располагается перпендикулярно заряженному проводу. Если верхний и нижний провода соединить, то пойдет ток и стрелка установится не перпендикулярно, а под некоторым углом к проводу, указывая на изменение направления линий напряженности .

В отличие от внутреннего поля внешнее поле имеет более сложную структуру. Оно зависит от формы проводника, расположения источника тока и окружающих тел.

Как образуется электрическое поле внутри и вне проводника с током?

Электрическое поле создается электрическими зарядами. Следовательно, на полюсах источника тока или втулках розетки в вашей квартире обязательно скапливаются заряды противоположного знака. Это, в свою очередь, означает, что внутри источника тока (батареи или генератора электростанции) происходят процессы*, благодаря которым заряженные частицы приходят в движение.

    * Что это за процессы, будет выяснено в дальнейшем (см. § 2.11— 2.13).

Но ведь заряженные частицы на полюсах батареи не могут создать электрическое поле в проводнике протяженностью в сотни километров, например в телеграфной линии Москва — Санкт-Петербург? Конечно, не могут! Это поле появляется в результате того, что при замыкании цепи почти сразу же на всей поверхности проводника возникает поверхностный заряд. Плотность поверхностного заряда постепенно уменьшается по мере удаления от источника тока. Именно этот заряд создает электрическое поле, существующее внутри и вне проводника, на всем его протяжении.

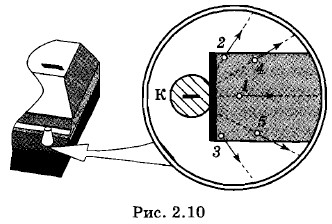

Как же образуется поверхностный заряд на проводнике с током? В первый момент после замыкания цепи электрическое поле появляется только на концах проводника. Оно вызывает смещение электронов в проводнике по всем направлениям (рис. 2.10). На рисунке 2.10 схематично изображена отрицательная клемма К источника тока и сечение присоединенного к ней конца металлического провода. Штрихом показаны некоторые линии напряженности поля клеммы в первый момент после присоединения к ней провода, а стрелками — силы, действующие со стороны этого поля на свободные электроны провода, находящиеся в точках 1,2,3,.... В результате электрон, находящийся в точке 1, начинает двигаться вдоль оси проводника. Электроны 2, 3, 4, 5 смещаются также вдоль проводника, но одновременно перемещаются к его поверхности и скапливаются на ней. Перемещение электронов вдоль провода представляет собой зарождение тока. Перемещение же электронов в направлении к поверхности провода продолжается до тех пор, пока они не достигнут ее и не образуют на проводе поверхностный заряд (рис. 2.11). Этот поверхностный заряд создает достаточно сильное поле в следующем участке проводника. Там процесс повторится: произойдет смещение зарядов вдоль проводника, образование поверхностных зарядов и, значит, создание электрического поля на следующем участке проводника. Этот процесс будет распространяться со скоростью, близкой к скорости света (300 000 км/с), пока вдоль всей поверхности проводника не появится поверхностный заряд.

Теперь понятно, почему, несмотря на очень малые скорости упорядоченного движения электронов (см. § 2.2), электрический ток устанавливается почти сразу же после замыкания цепи длиной в сотни километров. Это происходит потому, что через очень малый промежуток времени во всем проводнике и вокруг него возникает электрическое поле.

Процесс установления электрического тока в проводнике напоминает процесс установления течения воды в трубе. Когда поршень насоса начнет двигаться, то благодаря наличию стенок трубы жидкость сильно сжимается и импульс давления в ней распространяется по трубе со скоростью нескольких сотен метров в секунду. Поэтому почти сразу же все частички воды в трубе придут в движение под действием сил давления. Скорость же движения самих частичек воды невелика: несколько десятков сантиметров в секунду.

Стационарное электрическое поле

Электрическое поле в проводнике с током создают поверхностные заряды. При постоянной силе тока кулоновское электрическое поле движущихся поверхностных зарядов внутри и вне проводника не меняется с течением времени подобно электростатическому полю неподвижных зарядов. Такое поле называется стационарным.

Поле не меняется со временем вследствие того, что поверхностная плотность зарядов, создающих это поле, остается неизменной. Заряды движутся, но на место ушедшего за время Δt заряда на данный участок поверхности приходит точно такой же новый заряд.

Электрический ток может быть получен в веществе, в котором имеются свободные заряженные частицы. Чтобы они пришли в движение, нужно создать в проводнике электрическое поле. Это электрическое поле называется стационарным. Оно потенциально, как и электростатическое поле, но в отличие от статического поля может существовать внутри проводника.
