Глава 2. Постоянный электрический ток



§ 2.3. Электрическое поле проводника с током

Что необходимо для создания электрического тока в проводнике? Есть ли в проводнике электрическое поле и как оно может возникнуть?

Условия возникновения и поддержания электрического тока

Для возникновения и поддержания электрического тока необходимы два условия:

1) наличие свободных (не связанных между собой) заряженных частиц (носителей заряда). Такими носителями заряда* в металлах и полупроводниках являются электроны, в растворах электролитов — положительные и отрицательные ионы, в газах — электроны и ионы;

2) нужны еще какие-то причины, вызывающие упорядоченное движение этих частиц. Если, например, мы хотим в вакууме обеспечить упорядоченное движение электронов в определенном направлении, им необходимо хотя бы в начале движения сообщить скорость. Если дальше на пути движения электронов не встретится никаких препятствий, они будут двигаться по инерции с этой начальной скоростью.

    * Подробнее об этом будет рассказано в главе «Электрический ток в различных средах».

В веществе заряженным частицам двигаться упорядоченно в определенном направлении труднее. Например, электроны, обеспечивающие электрический ток в металлическом проводнике, могут сталкиваться с ионами кристаллической решетки; взаимодействие между ионами раствора электролита и нейтральными молекулами приводит к силам «трения» между ними; упорядоченному движению заряженных частиц в газе мешают столкновения с другими заряженными или нейтральными частицами газа и т. д. Чтобы все эти помехи не прекратили упорядоченного, дрейфового движения заряженных частиц, необходима сила, действующая на частицы в определенном направлении.

На заряженные частицы, как мы знаем, действует электрическое поле с силой Обычно именно электрическое поде внутри проводника служит причиной, вызывающей и поддерживающей упорядоченное движение заряженных частиц. Только в статическом случае, когда заряды покоятся, электрическое поле внутри проводника равно нулю.

Если внутри проводника имеется электрическое поле, то между концами проводника существует разность потенциалов. Когда разность потенциалов не меняется во времени, в проводнике устанавливается постоянный ток. Устройства, создающие и поддерживающие разность потенциалов на концах проводника, называются источниками тока или генераторами.

Вдоль проводника, по которому течет постоянный электрический ток, потенциал уменьшается от максимального значения на одном конце проводника до минимального — на другом. Это уменьшение потенциала можно обнаружить на простом опыте.

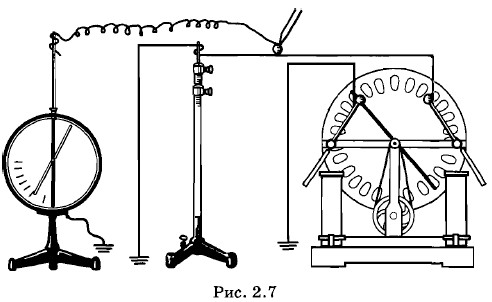

В качестве проводника можно использовать бумажную (телеграфную) ленту, на поверхность которой наносится мягким графитом равномерный проводящий слой по всей длине. Собирают установку (рис. 2.7). Один конец ленты присоединяют к полюсу (кондуктору) электрофорной машины, ленту натягивают и другой ее конец закрепляют под винтовой зажим на изолирующем штативе.

При отсутствии тока (конец ленты на изолирующем штативе ни с чем не соединен) лента имеет одинаковый потенциал по всей ее длине. В этом легко убедиться, если пробным шариком, соединенным с электрометром, корпус которого заземлен, касаться ленты в разных ее точках. Показания электрометра, измеряющего потенциал проводника относительно земли, при этом будут одинаковыми.

Заземлим теперь один конец ленты, соединенный с зажимом штатива, и снова будем измерять потенциалы в различных точках ленты. Результаты измерений теперь показывают, что эти потенциалы оказываются неодинаковыми, т. е. поверхность проводника, по которому течет ток, не является поверхностью равного потенциала (эквипотенциальной). У полюса электрофорной машины показания электрометра максимальны, а по мере приближения к штативу наблюдается постепенное уменьшение значения потенциала, и у штатива оно доходит до нуля. Изменение потенциала вдоль проводника графически представлено на рисунке 2.8.

Электрическое поле внутри проводника с током

Проводникам с током можно придавать самую разнообразную форму. Провода можно намотать на катушку, согнуть под любым углом и т. д. При этом с помощью амперметра (прибора для измерения силы тока) можно обнаружить, что сила тока в проводнике не зависит от его формы.

Если не меняется сила тока в проводнике, то, согласно соотношению (2.2.7), не меняется и скорость направленного движения электронов в проводнике. Во всех сечениях проводника одного и того же диаметра она одинакова. Но скорость упорядоченного движения электронов зависит от силы, действующей на них, т. е. от напряженности электрического поля внутри проводника. Значит, напряженность поля во всех сечениях проводника должна быть одинаковой по модулю и не меняться при изменении формы проводника.

Линии напряженности электрического поля на протяжении всего проводника параллельны его поверхности (оси проводника). Они не могут пронизывать поверхность проводника и при любой форме проводника повторяют его изгибы (рис. 2.9). Если бы линии напряженности пронизывали поверхность проводника изнутри, то вектор имел бы составляющую, перпендикулярную поверхности проводника. Заряженные частицы двигались бы к поверхности и накапливались на ней. Созданное этими зарядами поле неизбежно влияло бы на движение заряженных частиц, и сила тока не могла оставаться постоянной.
