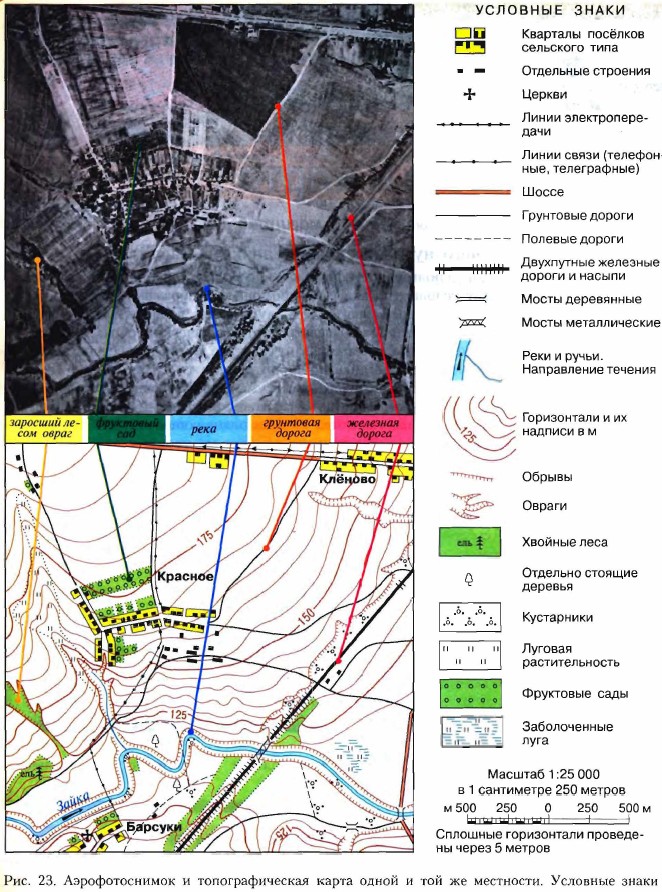

§ 9. Земная поверхность на плане и картеДля чего нужны условные знаки и масштаб. Для чего нужны условные знаки и масштабЛюди с древности используют графические символы. Для планов и карт такими символами служат условные знаки. С их помощью изображают объекты, расположенные на местности: холмы, овраги, леса, луга, реки, дороги, мосты и другое. Система условных знаков помогает создавать картографический образ территории. Знание условных знаков карты позволит вам узнать о природе местности, как её используют люди, как они расселились по территории и т. д. (рис. 23).
На планах и картах изображают местность в уменьшенном виде. Чтобы показать степень уменьшения, используют масштаб. Масштаб записывают в виде отношения чисел, например 1 :5000. Это означает, что 1 см на плане соответствует 5000 см, или 50 м, на местности. Для составления планов местности используют незначительные уменьшения, а значит, самые крупные масштабы, например в 100 раз (1 : 100), в 5000 раз (1:5000). Для карт обширных пространств необходимо большое уменьшение. На картах материков и океанов, например, реальные размеры уменьшают в 20 000 000 раз (1:20 000 000). На таких картах 1 см соответствует 20 000 000 см = 200 км на поверхности Земли.
Различают три вида масштаба: численный, именованный и линейный (рис. 23). Масштаб, записанный в виде отношения, называется численным (1:5000). Этот же масштаб можно выразить словами: в 1 см 50 м. Такой масштаб называется именованным. Для измерения расстояний на плане или карте удобно пользоваться линейным масштабом, изображённым в виде прямой линии, разделённой на сантиметры. Первый сантиметр (слева от 0) разделён на 10 частей по 1 мм.
На всех картах и планах, кроме электронных, обязательно написан численный масштаб, но часто указывают также именованный и линейный.
|
|
|
