Изображение рельефа на карте с помощью горизонталей
Допустим, нам нужно изобразить на карте холм. В этом непростом деле нам на помощь приходят упоминавшиеся не так давно изогипсы — линии равных высот. Сейчас мы поговорим о них подробнее.

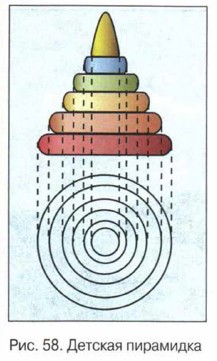

У многих в раннем детстве была игрушка — пирамидка. Помните? Ну, даже если успели забыть, представить её не так уж и трудно: разного диаметра кольца, нанизанные на стержень. Вот. А теперь мысленно посмотрите со стороны верхушки и подумайте, как нарисовать то, что вы увидели. Наверное, нужно каждое кольцо приложить к листу бумаги и обвести. Получится рисунок, состоящий из нескольких кругов с единым центром (рис. 58). Такие круги называют концентрическими. Концентрические круги похожи на мишень для стрельбы.

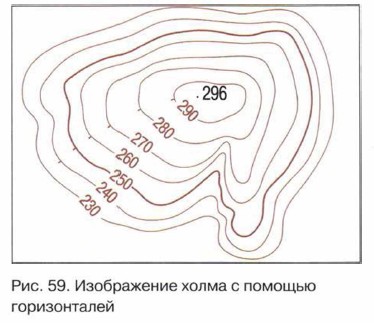

А теперь мысленно проделайте такую же операцию с холмом, который нам нужно изобразить на карте. Нарежем его на несколько слоёв, каждый слой приложим к листу бумаги и обведём. То, что получится, и будет изображением холма на карте с помощью изогипс. На изображение детской пирамиды это похоже мало. Ведь форма холма может быть сложной, и правильных колец не получится. Скорее всего, выйдут не концентрические круги, а концентрические кривые, повторяющие форму нашего холма (рис. 59). А что будет их единым центром? Точка, соответствующая положению вершины холма. Эта точка изображается на карте, и возле неё указывается высота холма. Какая высота? Конечно, абсолютная.

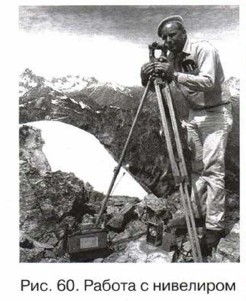

При изображении холма нужно обязательно выполнять два условия. Во-первых, слои должны быть строго горизонтальными, то есть каждая точка на линии среза, соответствующей тому или иному слою, должна иметь одинаковую высоту над уровнем моря. Почему именно над уровнем моря? Да потому, что это идеально горизонтальная поверхность. Линии, имеющие одинаковую высоту, называются изогипсами. А ещё их называют горизонталями. А во-вторых, расстояние между слоями должны быть одинаковыми. Например, 1 м. Это значит, что каждая последующая горизонталь выше предыдущей на 1 м. При изображении рельефа на карте никто, конечно, холмы не режет, как колбасу, и к бумаге не прикладывает. Существует специальный прибор, позволяющий получить необходимую информацию. Называется он нивелир. Требуется множество измерений, чтобы на карте получилось изображение холма с помощью горизонталей (рис. 60).
Сложное объяснение получилось? Так ведь изображение рельефа на карте — это действительно непростая вещь. Но если посмотреть на рисунок, то многое станет более понятным: чем круче склон, тем ближе друг к другу оказываются изогипсы, а чем склон более пологий — тем дальше.
Но вот что важно: рельеф состоит не только из холмов, но и из впадин. Если изображать впадины с помощью горизонталей, тоже получатся концентрические кривые. Как же отличить изображение холма от изображения впадины? Для этого служат специальные чёрточки на изогипсах, которые называются бергштрихи. Они проводятся перпендикулярно к горизонталям и направлены вниз по склону. На изображении холма они направлены от вершины к подножию, а на изображении впадины — от её края к центру (см. рис. 59).
Повторим главное: неровности земной поверхности изображаются на карте с помощью изогипс (горизонталей). Изогипсы — линии, имеющие одинаковую абсолютную высоту и отстоящие друг от друга на одинаковое расстояние по вертикали. Чем плотнее расположены горизонтали, тем круче склоны холмов и впадин.
