Изображение рельефа на карте с помощью послойной окраски
Но холм — это не такой уж большой природный объект, не такая уж заметная неровность. Такие небольшие формы рельефа, как холмы, овраги, насыпи, ямы, речные долины, изображаются на крупномасштабных картах местности именно таким образом, как мы только что узнали. Кстати, надеемся, ещё никто не успел забыть, что крупномасштабные карты называют топографическими?

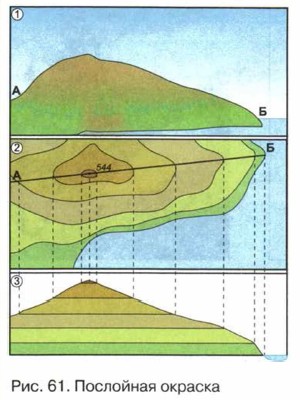

Для того чтобы изображение получилось более наглядным, промежутки между изогипсами окрашиваются в определённый цвет (рис. 61). В верхней части этого рисунка мы видим упрощённое изображение холма. В средней — этот же холм показан с помощью горизонталей и послойной окраски. В нижней части дан его разрез по линии АБ.
Гамма цветов, используемая на карте для обозначения поверхностей с разной абсолютной высотой, называется шкалой высот и глубин и является обязательной частью легенды карты. Чем больше глубина океана, тем более тёмный оттенок синего цвета используется для её изображения. Пониженные участки суши окрашиваются зелёным цветом, а приподнятые — различными оттенками коричневого цвета. Чем выше горы, тем темнее используемый цвет.
Подведём итог: на картах мелкого масштаба для изображения рельефа применяется послойная окраска. Территории, имеющие различную абсолютную высоту, закрашиваются на карте определённым цветом. Используемые на карте цвета и соответствующие им высоты приводятся в шкале высот и глубин.
Повторим главное
1. Высота какой-либо точки на поверхности Земли может быть относительной и абсолютной. Относительная высота — это превышение одной точки земной поверхности над другой. Абсолютная высота — это превышение точки земной поверхности над уровнем моря.
2. Для изображения рельефа применяются изогипсы (горизонтали) — линии, имеющие одинаковую высоту под уровнем моря.
3. В дополнение к изогипсам применяют послойную окраску. Каждому значению высоты соответствует свой цвет. Используемые цвета составляют шкалу высот и глубин.
Ключевые слова
Относительная высота, горизонталь (изогипса), абсолютная высота, послойная окраска, уровень моря, шкала высот и глубин
Проверим знания
1. Что такое рельеф? 2. Что такое относительная высота? 3. А что такое абсолютная высота? 4. Что такое горизонтали? 5. Как на топографической карте отличить холм от впадины? 6. Какую высоту гор и холмов (абсолютную или относительную) указывают на картах?
А теперь более сложные вопросы
1. Чем относительная высота отличается от абсолютной? 2. Почему абсолютную высоту отсчитывают именно от уровня моря? 3. На карте горизонтали проведены через 5 м. Что это значит? 4. Докажите, что на рис. 59 изображён холм, а не впадина.
И наконец, тест
1. Превышение одной точки земной поверхности над другой называется:
