§ 1. Магнитные взаимодействия. Магнитное поле (окончание)

ПОВЫШЕННЫЙ УРОВЕНЬ

9. По проводнику (рис. 1.8) течёт электрический ток. Потенциал точки А выше потенциала точки D. Как направлен вектор магнитной индукции в точке С?

Рис. 1.8

10. На рисунке 1.9 изображены постоянный магнит и катушка с током. Как будут взаимодействовать катушка и постоянный магнит при включении тока?

Рис. 1.9

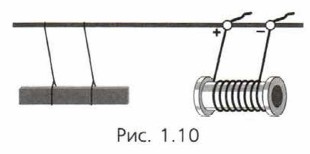

11. На рисунке 1.10 изображено взаимодействие между постоянным магнитом и катушкой с током. Определите полюса магнита.

Рис. 1.10

12. По двум горизонтальным параллельным проводникам, перпендикулярным плоскости чертежа, текут одинаковые токи I₁ и I₂ (рис. 1.11). Модуль вектора магнитной индукции, создаваемой каждым током в точке М, расположенной посередине между проводниками, равен В.

Рис. 1.11 а) Как направлен вектор индукции результирующего магнитного поля в точке М?

б) Чему равен модуль вектора индукции результирующего магнитного поля в точке М?

в) Чему будет равен модуль вектора индукции результирующего магнитного поля в точке М, если направление тока I₂ изменить на противоположное?

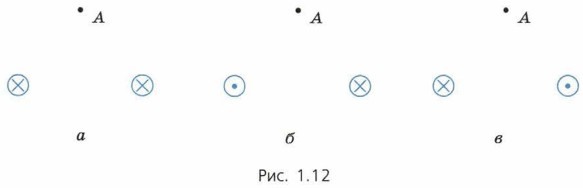

13. По двум параллельным расположенным в вакууме проводникам текут токи в направлениях, показанных на рисунке 1.12, а—в. Определите направление вектора магнитной индукции в точке А.

Рис. 1.12
