§ 1. Магнитные взаимодействия. Магнитное поле

БАЗОВЫЙ УРОВЕНЬ

1. К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости рисунка, поднесли полосовой магнит (рис. 1.1). Как при этом повернётся стрелка?

Рис. 1

2. По двум параллельным проводникам текут токи: в первом случае в одном направлении, а во втором — в противоположных направлениях. Как при этом взаимодействуют проводники?

3. Полосовой магнит разломили на три части (рис. 1.2). Каким магнитным полюсам соответствуют концы А и В?

Рис. 1.2

4. Будет ли устойчивым положение равновесия магнитной стрелки, изображённое на рисунке 1.3?

Рис. 1.3

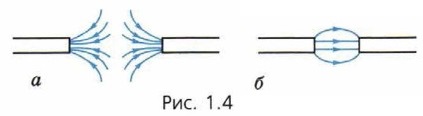

5. На рисунках 1.4, а, б изображены магнитные линии двух полосовых магнитов. Перенесите рисунок в тетрадь и обозначьте полюса магнитов.

Рис. 1.4

6. На рисунке 1.5 изображены линии магнитной индукции полосового магнита. Перенесите рисунок в тетрадь.

Рис. 1.5

а) Обозначьте полюса магнита.

б) Изобразите, какое положение примут магнитные стрелки, помещённые в точках А, С, D.

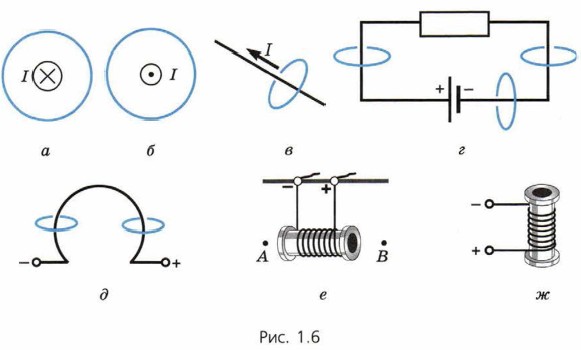

7. По рисункам 1.6, а—ж определите направление магнитных линий в каждом случае.

Рис. 1.6

8. Магнитное поле создано двумя параллельными длинными проводниками с токами I₁ и I₂, перпендикулярными плоскости чертежа (рис. 1.7).

Рис. 1.7

а) Как направлены векторы ₁ и ₂ в точке А?

б) Как направлен в точке А вектор ₁, если I₁ > I₂?
