Последовательное и параллельное соединения проводников
Первый уровень
16.9. Почему все осветительные приборы в вашей квартире подключены к сети параллельно?
16.10. Участок цепи состоит из двух последовательно соединенных проводников сопротивлением 5 и 10 Ом. Напряжение на каком из проводников больше? Во сколько раз?
16.11. Участок цепи состоит из двух параллельно соединенных проводников сопротивлением 5 и 10 Ом. В каком из проводников сила тока больше? Во сколько раз?
16.12. Как изменится сопротивление цепи, если сопротивление одного из резисторов в этой цепи:
а) увеличить;
б) уменьшить?
Зависит ли ответ от типа соединения проводников?

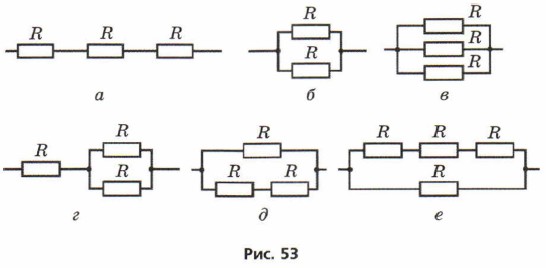

16.13. Каково сопротивление цепей (рис. 53, а—е), если сопротивление каждого из резисторов 1 Ом?
16.14. Участок цепи состоит из двух последовательно соединенных резисторов, сопротивление которых R1 = 50 Ом и R2 = 70 Ом. Напряжение на участке цепи U = 60 В. Найдите силу тока в цепи I и напряжения U1 и U2 на каждом из резисторов.
16.15. Резисторы, сопротивление которых 2 и 3 кОм, соединены последовательно и подключены к источнику постоянного напряжения 15 В. Найдите силу тока в цепи и напряжение на каждом из резисторов.
16.16. Резисторы, сопротивление которых 2 и 3 кОм, соединены параллельно и подключены к источнику постоянного напряжения 15 В. Найдите силу тока в каждом из резисторов и сопротивление цепи.
16.14. Участок цепи состоит из двух последовательно соединенных резисторов, сопротивление которых R1 = 50 Ом и R2 = 70 Ом. Напряжение на участке цепи U = 60 В. Найдите силу тока в цепи I и напряжения U1 и U2 на каждом из резисторов.
