Последовательное и параллельное соединения проводников
Второй уровень
16.17. В елочной гирлянде перегорела всего одна лампочка, а погасли все. Почему это произошло? Что нужно сделать для того, чтобы гирлянда продолжала гореть, если нет запасной лампочки?
16.18. К нескольким параллельно соединенным проводникам подключают параллельно еще один. Как изменится сила тока в этом участке цепи?
16.19. Как можно объяснить тот факт, что общее сопротивление параллельно соединенных проводников меньше сопротивления каждого из входящих в это соединение проводников?
16.20. Стальная и алюминиевая проволоки одинакового размера включены последовательно. На какой из них напряжение больше? Во сколько раз?
16.21. Медная и свинцовая проволоки одинакового размера включены параллельно. В какой из них сила тока больше? Во сколько раз?
16.22. Начертите схемы возможных различных соединений из четырех одинаковых резисторов.

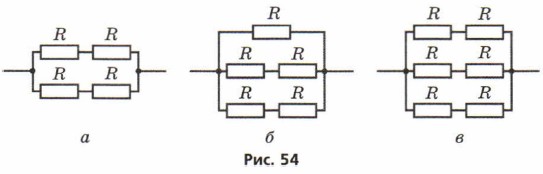

16.23. Каково сопротивление цепей (рис. 54, а—в), если сопротивление каждого из резисторов 1 Ом?
16.24. Каково сопротивление цепи (рис. 55), если сопротивление каждого из резисторов 1 Ом?
16.25. Четыре резистора сопротивлением R1 = 3 Ом, R2 = 7 Ом, R3 = 2 Ом и R4 = 8 Ом соединены по схеме, изображенной на рис. 56. Определите общее сопротивление цепи.
16.26. Как будут изменяться показания приборов (рис. 57), если движок реостата перемещать вправо?
16.27. Три резистора сопротивлением 10, 15 и 30 Ом соединены параллельно. Каково сопротивление цепи? Какова сила тока в каждом из резисторов и общая сила тока в цепи, если к цепи приложено напряжение 36 В?
16.28. Как получить сопротивление 25 Ом, использовав минимальное число одинаковых резисторов сопротивлением по 10 Ом? Нарисуйте схему соответствующего соединения.

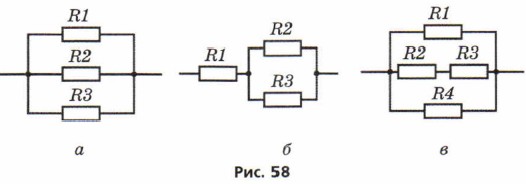

16.29. Найдите силу тока в каждом из резисторов (рис. 58, а—в). К цепи приложено напряжение 12 В, сопротивление каждого резистора 1 кОм.
16.30. Найдите силу тока в каждом из одинаковых резисторов (рис. 59) сопротивлением по 60 Ом, если напряжение источника тока U = 18 В.
16.31. Найдите силу тока в каждом из резисторов (рис. 60). К цепи приложено напряжение 110 В, сопротивление каждого резистора 200 Ом.
16.32. Сопротивление каждого резистора в цепи (рис. 61) равно 6 Ом. Напряжение источника 3 В. Найдите силу тока в каждом из резисторов.
16.33. Как следует включить в цепь амперметр, чтобы измерить силу тока в лампе — последовательно с лампой или параллельно? Нарисуйте соответствующую схему. Каким должно быть сопротивление амперметра по сравнению с сопротивлением лампы?
16.34. Как следует включить в цепь вольтметр, чтобы измерить напряжение на лампе — последовательно с лампой или параллельно? Нарисуйте соответствующую схему. Каким должно быть сопротивление вольтметра по сравнению с сопротивлением лампы?
16.27. Три резистора сопротивлением 10, 15 и 30 Ом соединены параллельно. Каково сопротивление цепи? Какова сила тока в каждом из резисторов и общая сила тока в цепи, если к цепи приложено напряжение 36 В?
16.30. Найдите силу тока в каждом из одинаковых резисторов (рис. 59) сопротивлением по 60 Ом, если напряжение источника тока U = 18 В.
