Исполнитель LINE

5. Наберите команду LINE (90,20) — (100,70), 4, b; с ее помощью исполнитель LINE начертит на экране 3-й прямоугольник, образующий заданную фигуру.

6. Наберите команду, с помощью которой исполнитель LINE начертит на экране 4-й прямоугольник, образующий заданную фигуру.

7. Самостоятельно допишите три команды, с помощью которых будут начерчены 5-й, 6-й и 7-й прямоугольники.

8. Отладьте набранную вами программу.

9. Сохраните свою программу под именем Штанга1.

10. Завершите работу со средой программирования QBasic.

Задание 4

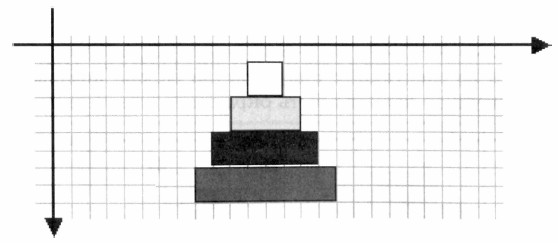

Задача: написать программу для исполнителя LINE, с помощью которой на экран компьютера будет выведен следующий рисунок (на экране компьютера прямоугольники должны быть окрашены в желтый, зеленый, синий и красный цвета (сверху вниз)):

Все четыре закрашенных прямоугольника, образующих этот рисунок, будем строить последовательно, снизу вверх.

1. Запустите среду программирования QBasic.

2. Наберите команду, устанавливающую графический режим.

3. Наберите команду LINE (90, 70) — (170, 90), 4, bf; с ее помощью исполнитель LINE начертит на экране прямоугольник, закрашенный красным цветом, у которого (90,70) — координаты левой верхней, а (170,90) — правой нижней вершины.

4. Наберите команду LINE (100, 50) — (160,70), 8, bf; с ее помощью исполнитель LINE начертит на экране прямоугольник, закрашенный синим цветом.

5. Самостоятельно допишите команды, с помощью которых будут начерчены зеленый и желтый прямоугольники.

6. Отладьте набранную вами программу.

7. Сохраните свою программу под именем Пирамида.

8. При наличии свободного времени откройте программу Штанга1 и измените ее так, чтобы перекладина и диски штанги имели синий цвет. Сохраните новую программу под именем Штанга2 с помощью команды [Файл-Сохранить как...].

9. Завершите работу со средой программирования QBasic.

Задание 5

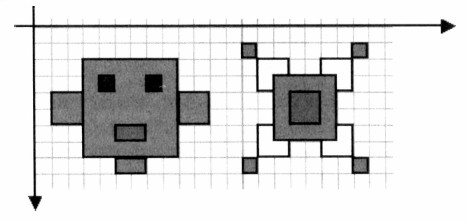

Задача: написать программу для исполнителя LINE, с помощью которой на экран компьютера будет выведен один из следующих рисунков (на экране компьютера части рисунков должны быть окрашены в разные цвета):

1. Запустите среду программирования QBasic.

2. Продумайте и напишите программу, с помощью которой на экран компьютера будет выведен выбранный вами рисунок. (Раскрасьте рисунок по собственному усмотрению.)

3. Отладьте свою программу.

4. Сохраните свою программу под именем соответственно Голова или Узор.

5. Завершите работу со средой программирования QBasic.

Теперь мы умеем

записывать отдельные команды для исполнителя LINE в среде программирования QBasic;

планировать последовательность действий исполнителя LINE по созданию заданного рисунка из отрезков и прямоугольников;

создавать графические линейные программы для исполнителя LINE.
