Работа 20. Исполнитель LINE

Задание 1

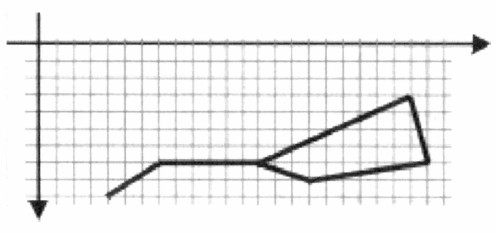

Задача: написать программу для исполнителя LINE, с помощью которой на экран компьютера будет выведен следующий рисунок:

1. Запустите среду программирования QBasic.

2. Наберите команду SCREEN 12, устанавливающую графический режим.

3. Наберите команду LINE (40,90) — (70,70), 5; с ее помощью исполнитель LINE начертит на экране отрезок цвета 5 от точки с координатами (40,90) до точки с координатами (70, 70).

4. Наберите команду LINE — (100,70), 5; с ее помощью исполнитель LINE начертит на экране отрезок цвета 5 от последней введенной точки (ее координаты (70,70)) до точки с координатами (130,70).

5. Наберите команду LINE — (160,80), 5; с ее помощью исполнитель LINE начертит на экране отрезок цвета 5 от последней введенной точки до точки с координатами (160,80).

6. Наберите команду, с помощью которой исполнитель LINE начертит на экране отрезок цвета 5 от последней введенной точки до точки с координатами (230,70).

7. Самостоятельно наберите две последние команды программы.

8. Отладьте набранную вами программу.

9. Сохраните свою программу под именем Звезды 1 с помощью команды [Файл-Сохранить как...].

10. При наличии времени напишите новую программу для исполнителя DRAW, с помощью которой на экран компьютера будет выведен этот же рисунок. Сохраните программу под именем Звезды2.

11. Завершите работу со средой программирования QBasic.

Задание 2

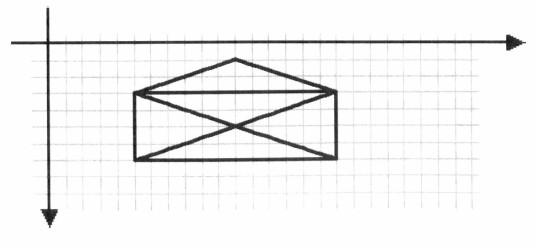

Задача: написать программу для исполнителя LINE, с помощью которой на экран компьютера (желательно, «одним росчерком») будет выведен следующий рисунок:

1. Запустите среду программирования QBasic.

2. Наберите команду, устанавливающую графический режим.

3. Продумайте план вычерчивания фигуры и наберите соответствующие команды. 4. Отладьте свою программу.

5. Сохраните свою программу под именем Конверт1.

6. При наличии времени напишите новую программу для исполнителя DRAW, с помощью которой на экран компьютера будет выведен этот же рисунок. Сохраните программу под именем Конверт2.

7. Завершите работу со средой программирования QBasic.

Задание 3

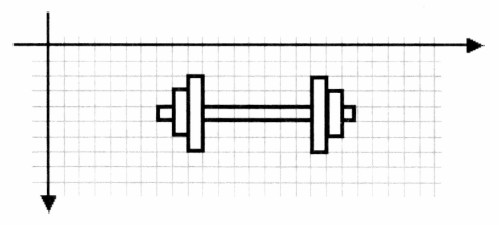

Все семь прямоугольников, образующих этот рисунок, будем строить последовательно, слева направо.

1. Запустите среду программирования QBasic.

2. Наберите команду, устанавливающую графический режим.

3. Наберите команду LINE (70,40) — (80,50), 4, b; с ее помощью исполнитель LINE начертит на экране прямоугольник цвета 4, у которого (70,40) — координаты левой верхней вершины, а (80,50) — правой нижней.

4. Наберите команду LINE (80,30) - (90,60), 4, b; с ее помощью исполнитель LINE начертит на экране прямоугольник цвета 4, у которого (80,30) — координаты левой верхней вершины, а (90,60) — правой нижней.
