§ 21. Элементы схемотехники. Логические схемы Триггер

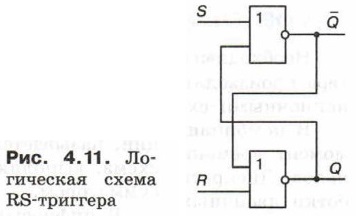

Михаил Александрович Бонч-Бруевич (1988-1940) — русский и советский радиотехник, основатель отечественной радиоламповой промышленности. Работал в области радиовещания и дальней связи на коротких волнах. В 1918 году М. А. Бонч-Бруевич предложил схему переключающего устройства, имеющего два устойчивых рабочих состояния, под названием «катодное реле». Это устройство впоследствии было названо триггером. Самый простой триггер — RS. Он состоит из двух логических элементов ИЛИ-HE, входы и выходы которых соединены кольцом: выход первого соединён со входом второго и выход второго — со входом первого. Схема RS-триггера представлена на рисунке 4.11.

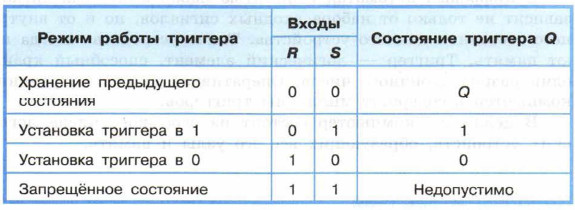

Триггер имеет два входа: S (от англ, set — установка) и R (от англ. reset — сброс) и два выхода: Q (прямой) и (инверсный). Принцип его работы иллюстрирует следующая таблица истинности:
Если на входы поступают сигналы R = 0 и S = 0, то триггер находится в режиме хранения — на выходах Q и сохраняются установленные ранее значения. Если на установочный вход S на короткое время поступает сигнал 1, то триггер переходит в состояние 1 и после того, как сигнал на входе S станет равен 0, триггер будет сохранять это состояние, т. е. будет хранить 1. При подаче 1 на вход R триггер перейдёт в состояние 0. Подача на оба входа S и R логической единицы может привести к неоднозначному результату, поэтому такая комбинация входных сигналов запрещена. Триггер используется для хранения информации в оперативной памяти компьютера, а также во внутренних регистрах процессора. Для хранения одного байта информации необходимо 8 триггеров, для килобайта — 8 • 1024 триггеров. Оперативная память современных компьютеров содержит миллионы триггеров. В целом же компьютер состоит из огромного числа логических устройств, образующих все его узлы и память.
|
|
|
