§ 12. Графики и диаграммы

Наглядное представление процессов изменения величин

На графике изображают две координатные оси под прямым углом друг к другу. Эти оси являются шкалами, на которых откладывают представляемые значения. Одна величина является зависимой от другой — независимой. Значения независимой величины обычно откладывают на горизонтальной оси (оси ОХ, или оси абсцисс), а зависимой величины — на вертикальной (оси OY, или оси ординат). При изменении независимой величины меняется зависимая величина. Например, температура воздуха (зависимая величина) может изменяться во времени (независимая величина). Таким образом, график показывает, что происходит с у при изменении х. На графике значения изображаются в виде кривых, точек или того и другого одновременно.

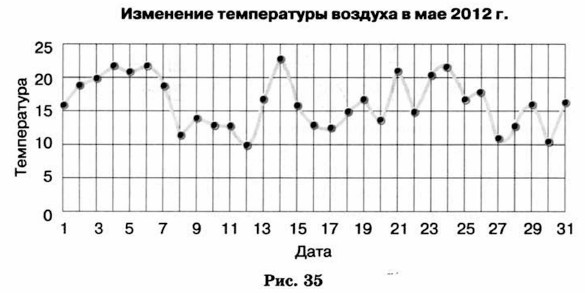

График позволяет отслеживать динамику изменения данных. Например, по данным, содержащимся во 2-м столбце таблицы 13, можно построить график изменения температуры в течение рассматриваемого месяца. По графику можно мгновенно установить самый тёплый день месяца, самый холодный день месяца, быстро подсчитать количество дней, когда температура воздуха превышала двадцатиградусный рубеж или была в районе +15° С. Также можно указать периоды, когда температура воздуха была достаточно стабильна или, наоборот, претерпевала значительные колебания (рис. 35).

    Динамику изменения данных

Аналогичную информацию обеспечат графики изменения влажности воздуха и атмосферного давления, которые могут быть построены на основании 3-го и 4-го столбцов таблицы.
