Наглядное представление о соотношении величин

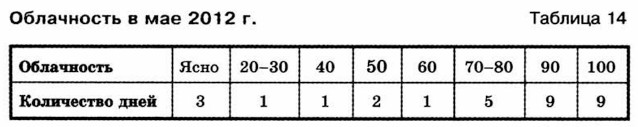

Теперь поработаем со столбцом «Облачность». По имеющимся данным очень трудно сказать, какая именно облачность преобладала в мае. Ситуация упрощается, если на основе имеющейся информации составить дополнительную таблицу, в которой представить количество дней с одинаковой облачностью (табл. 14).

Таблица 14

Наглядное представление о соотношении тех или иных величин обеспечивают диаграммы. Если сравниваемые величины образуют в сумме 100%, то используют круговые диаграммы.

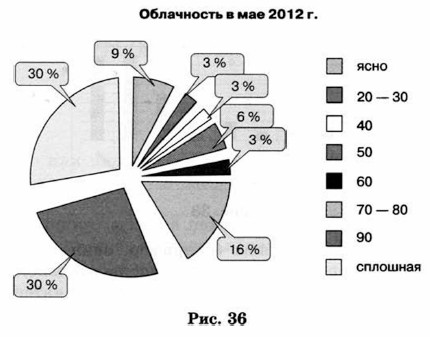

На диаграмме (рис. 36) не указано количество дней с определённой облачностью, но показано, сколько процентов от общего числа дней приходится на дни с той или иной облачностью.

Круговые диаграммы

Дням с определённой облачностью соответствует свой сектор круга. Площадь этого сектора относится к площади всего круга так, как количество дней с определённой облачностью относится ко всему числу дней в мае. Поэтому, если на круговой диаграмме вообще не приводить никаких числовых данных, она всё равно будет давать некое примерное представление о соотношении рассматриваемых величин, в нашем случае — дней с разной облачностью.

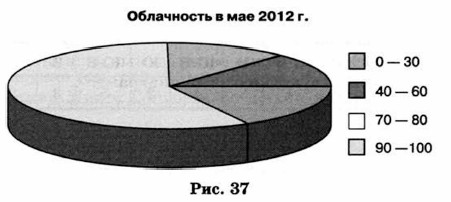

Большое количество секторов затрудняет восприятие информации по круговой диаграмме. Поэтому круговая диаграмма, как правило, не применяется более чем для пяти-шести значений данных. В нашем примере эту трудность можно преодолеть за счет уменьшения числа градаций облачности: 0-30%, 40-60%, 70-80%, 90-100% (рис. 37).

Рис. 37

Одного взгляда на диаграмму на рис. 37 достаточно для вывода о том, что в мае преобладали облачные дни, а ясных дней было совсем немного. Для обеспечения большей наглядности мы были вынуждены пожертвовать точностью.
