Линии напряжённости (окончание)

Напряжённость поля равномерно заряженной плоскости практически одинакова (по модулю и по направлению) во всех точках пространства по одну сторону от плоскости. Линии напряжённости этого поля представляют собой параллельные прямые, перпендикулярные плоскости и расположенные на равных расстояниях друг от друга. Такое электрическое поле называют однородным.

По другую сторону плоскости изменяется только направление напряжённости поля, а её модуль остаётся таким же.

10. Напряжённость электрического поля, создаваемого большой однородно заряженной пластиной, равна 900 Н/Кл. На расстоянии 40 см от пластины находится точечный заряд, равный по модулю 1 нКл.

а) На каком расстоянии от точечного заряда модуль напряжённости его поля равен модулю напряжённости поля пластины?

б) На каком расстоянии от плоскости результирующая напряжённость поля плоскости и точечного заряда равна нулю, если знак точечного заряда совпадает со знаком заряда плоскости? Если знак точечного заряда противоположен знаку заряда плоскости?

Поле двух разноимённо заряженных плоских пластин

Возьмём две одинаковые равномерно заряженные пластины, заряды которых равны по модулю, но противоположны по знаку. Расположим пластины параллельно друг другу на малом расстоянии друг от друга (рис. 51.6).

Рис. 51.6

11. Объясните, почему в пространстве между пластинами напряжённость поля в 2 раза больше, чем напряжённость поля, создаваемого каждой из пластин, а вне пластин практически равна нулю.

Подсказка. Воспользуйтесь принципом суперпозиции электрических полей.

Как увидеть линии напряжённости?

Поместим в электрическое поле состоящие из диэлектрика мелкие тела продолговатой формы — кристаллики, частицы манной крупы, мелко настриженные волосы и т. п. В электрическом поле они поворачиваются так, чтобы их более длинная сторона была направлена вдоль вектора напряжённости поля. В результате эти тела выстраиваются вдоль линий напряжённости, делая их форму видимой.

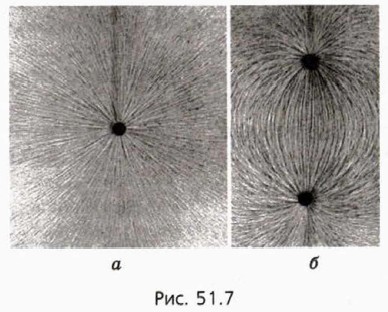

На рисунке 51.7 приведены полученные таким образом «картины» электрических полей, создаваемых заряженным шариком (рис. 51.7, а) и двумя разноимённо заряженными шариками (рис. 51.7, б).
