Линии напряжённости

На примере поля точечного заряда (рис. 51.1) можно заметить, что векторы напряжённости электрического поля в разных точках пространства выстраиваются вдоль некоторых линий.

В случае точечного заряда эти линии представляют собой прямые лучи, проведённые из точки, в которой находится заряд. В поле, созданном несколькими зарядами, эти линии будут некоторыми кривыми, причём напряжённость поля в каждой точке будет направлена по касательной к одной из таких линий.

Воображаемые линии, касательные к которым в каждой точке совпадают с направлением напряжённости электрического поля, называют линиями напряжённости электрического поля.

Линии напряжённости начинаются на положительных зарядах и заканчиваются на отрицательных. Густота линий напряжённости пропорциональна модулю напряжённости.

5. Объясните, почему линии напряжённости электрического поля не могут пересекаться.

Поля точечных зарядов

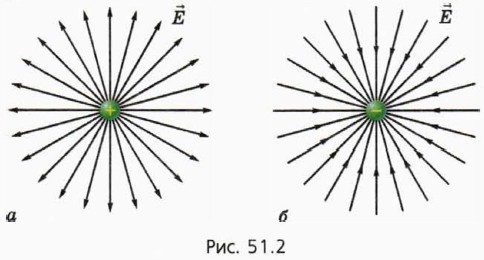

6. Объясните, почему линии напряжённости электрического поля положительного и отрицательного точечных зарядов имеют вид, изображённый на рисунках 51.2, а и 51.2, б.

Рис. 51.2

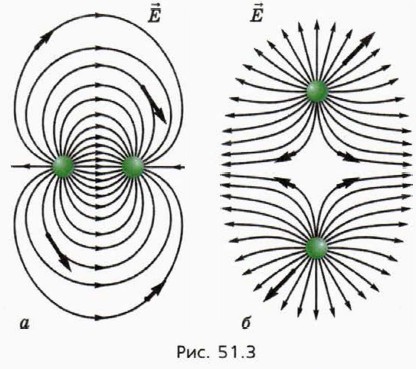

7. На рисунке 51.3 изображены линии напряжённости поля, созданного одинаковыми по модулю зарядами (разноимёнными и одноимёнными). В некоторых точках для наглядности изображены векторы напряжённости поля.

Рис. 51.3

а) Перенесите рисунки в тетрадь и обозначьте на них знаки зарядов.

б) Изобразите в тетради линии напряжённости поля, созданного двумя одноимёнными зарядами, которое не совпадает ни с одним из приведённых рисунков.

в) Чему равна напряжённость поля в центральной точке рисунка 51.3, б (в середине отрезка, соединяющего заряды)? Поясните ваш ответ с помощью закона Кулона.
