Измерение силы тока и напряжения

Из курса физики основной школы вы уже знаете, что силу тока измеряют амперметром, а напряжение — вольтметром.

20. Объясните, почему для измерения силы тока в проводнике амперметр надо подключать к этому проводнику последовательно (рис. 57.8).

Рис. 57.8

21. Объясните, почему для измерения напряжения на концах проводника вольтметр надо подключать к этому проводнику параллельно (рис. 57.9).

Рис. 57.9

Для повышения точности измерительный прибор не должен заметно изменять значение измеряемой физической величины.

22. Исходя из этого, объясните, почему сопротивление амперметра должно быть малым по сравнению с сопротивлением проводника, в котором измеряют силу тока, а сопротивление вольтметра — большим по сравнению с сопротивлением проводника, на котором измеряют напряжение.

Амперметр называют идеальным, если его сопротивлением можно пренебречь, а вольтметр называют идеальным, если его сопротивление можно считать бесконечно большим.

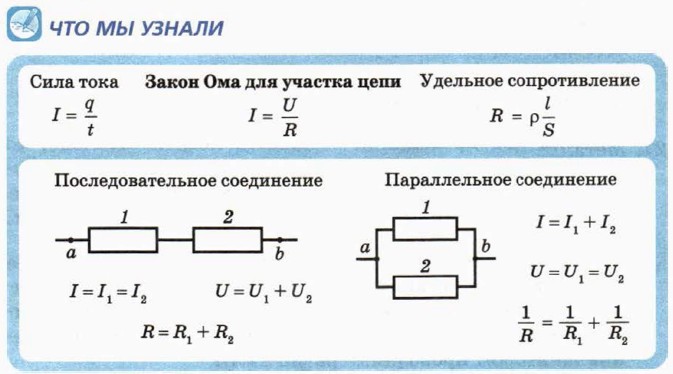

Что мы узнали
