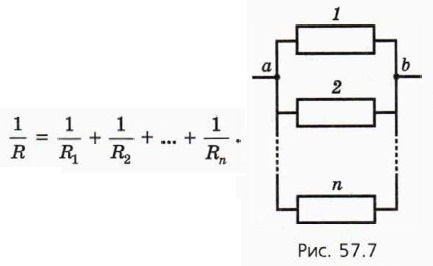

§ 57. Природа электрического сопротивления. Зависимость сопротивления от температуры Последовательное и параллельное соединение проводников (окончание)13. На рисунке 57.7 изображена схема параллельного соединения п проводников. Докажите, что общее сопротивление этих проводников связано с их сопротивлениями соотношением
14. Объясните, почему при параллельном соединении проводников общее сопротивление цепи меньше сопротивления любого из проводников. 15. Чему равно сопротивление n одинаковых параллельно соединённых проводников сопротивлением r каждый? 16. Объясните, почему отношение сил тока в двух параллельно соединённых проводниках обратно отношению сопротивлений этих проводников:
Подсказка. Воспользуйтесь законом Ома для участка цепи и тем, что при параллельном соединении проводников напряжение на них одинаково. 17. Сила тока в участке цепи, состоящем из двух параллельно соединённых проводников, равна 3 А. При этом сила тока в первом проводнике равна 1 А, а напряжение на втором проводнике равно 6 В. а) Чему равна сила тока во втором проводнике? б) Чему равны сопротивления проводников? 18. Если два проводника соединить последовательно, то напряжения на их концах оказываются одинаковыми. Будут ли одинаковыми значения силы тока в этих проводниках, если их соединить параллельно? Поясните ваш ответ. 19. При параллельном соединении двух проводников сила тока в первом проводнике равна 2 А, а во втором проводнике — 6 А. Чему равно напряжение на первом проводнике при их последовательном соединении, если напряжение на втором проводнике равно 12 В?
|
|
|
