Закон Ома для полной цепи (продолжение)

Напряжение на полюсах источника

Закон Ома для полной цепи можно записать в виде

= IR + Ir. (7)

Первое слагаемое в этой формуле согласно закону Ома для участка цепи равно напряжению U на полюсах источника тока:

IR= U.

Поэтому формулу (7) можно записать в виде

U = - Ir. (8)

Формула (8) выражает зависимость напряжения U на полюсах источника тока от силы тока I в цепи.

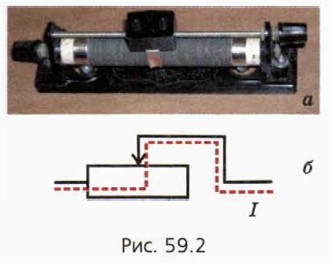

Зависимость U(I) можно измерить на опыте, изменяя силу тока в цепи с помощью реостата (рис. 59.2, а, б). Красная пунктирная линия на схеме 59.2, б показывает, как идёт ток в реостате. Например, если ползунок реостата, изображённого на рисунке 59.2, а, сдвинуть вправо, то сопротивление реостата увеличится, потому что увеличится длина обмотки, по которой идёт ток.

Рис. 59.2

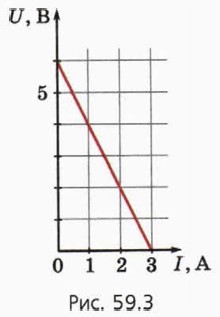

4. На рисунке 59.3 изображён график зависимости U(I) для некоторого источника тока.

Рис. 59.3

а) Чему равна ЭДС этого источника тока?

б) Чему равна наибольшая сила тока?

в) Чему равно внутреннее сопротивление источника тока?

г) Чему равно внешнее сопротивление, когда сила тока равна нулю?

д) Чему равно внешнее сопротивление, когда сила тока максимальна?

е) Чему равно внешнее сопротивление при I = 1,5 А?
