КПД источника тока

Работу тока во внешней цепи называют полезной работой. Обозначим её А_пол. Используя формулу для работы тока, получаем:

А_пол = I²Rt.

Поскольку источник обладает внутренним сопротивлением, полезная работа меньше работы сторонних сил, потому что часть работы сторонних сил расходуется на выделение в источнике тока количества теплоты I²rt. Поскольку

А_стор = I²Rt + I²rt,

получаем для отношения полезной работы к работе сторонних сил:

Рис.

Это отношение, выраженное в процентах, называют КПД источника тока.

8. При каком отношении внешнего сопротивления к внутреннему сопротивлению КПД источника тока равен: 50 %; 80 % ? Почему случай, когда КПД источника тока равен 100 %, не представляет практического интереса?

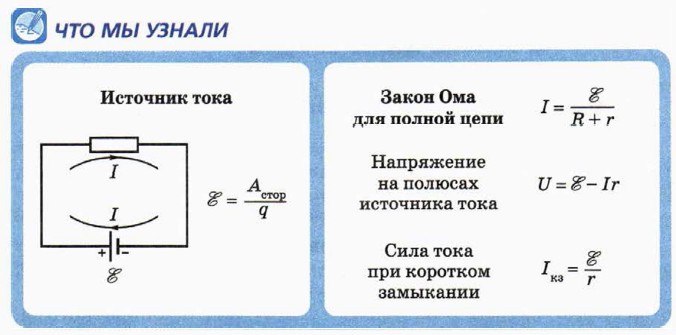

Что мы узнали

Вопросы и задания >>>
