Дополнительные вопросы и задания к § 61. Расчёт электрических цепей

15. На рисунке 61.11 изображена схема участка электрической цепи. Сопротивление каждого резистора 1 Ом. Используя метод эквивалентного преобразования схем:

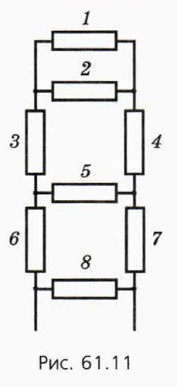

Рис. 61.11

а) начертите схемы последовательного упрощения данной схемы, содержащие меньше резисторов;

б) для каждой схемы рассчитайте её сопротивление и найдите общее сопротивление всего участка.

16. На схеме участка цепи, изображённой на рисунке 61.5, сопротивления резисторов R₁ = 20 Ом, R₂ = 100 Ом, R₃ = 10 Ом, R₄ = 50 Ом, R₅ = 80 Ом. Каково общее сопротивление участка цепи?

17. Сопротивление внешней цепи в 4 раза больше того значения, при котором мощность тока во внешней цепи максимальна.

а) Чему равен КПД источника тока?

б) Во сколько раз при этом мощность тока во внешней цепи меньше максимально возможной?
