Конденсаторы в цепи постоянного тока

Постоянный ток не может идти через конденсатор, потому что между его обкладками находится диэлектрик. Однако между обкладками конденсатора, включённого в цепь постоянного тока, может существовать разность потенциалов, и тогда конденсатор будет заряженным. Начнём с самых простых случаев, когда в цепи, помимо конденсатора, есть только один резистор.

12. На рисунке 61.8 изображена схема электрической цепи. ЭДС источника тока = 12 В, его внутреннее сопротивление r = 2 Ом, сопротивление резистора JR = 10 Ом, электроёмкость конденсатора С = 2 мкФ.

Рис. 61.8

а) Чему равна разность потенциалов между точками А и В?

б) Чему равна разность потенциалов между точками А и D?

в) Чему равен заряд конденсатора?

г) Каков знак заряда обкладки конденсатора, соединённой с резистором?

13. На рисунке 61.9 изображена схема электрической цепи. ЭДС источника тока , его внутреннее сопротивление r, сопротивление резистора R, электроёмкость конденсатора С.

Рис. 61.9

а) Чему равна разность потенциалов между точками А и В?

б) Чему равен заряд конденсатора?

Рассмотрим теперь более сложный случай, когда в цепи есть несколько резисторов, причём они по-разному подключены к конденсатору.

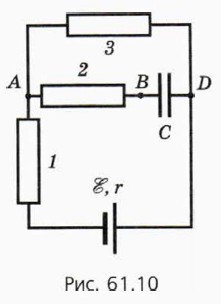

14. В цепи (рис. 61.10) ЭДС источника = 6 В, его внутреннее сопротивление r = 1 Ом, сопротивления резисторов R₁ = 3 Ом, R₂ = 5 Ом, R₃ = 12 Ом, электроёмкость конденсатора С = 8 мкФ.

Рис. 61.10

а) Перенесите схему в тетрадь и обозначьте, через какие элементы цепи идёт ток.

б) Какова сила тока в резисторе 3?

в) Чему равна разность потенциалов между точками А и D?

г) Чему равна разность потенциалов между точками А и В?

д) Чему равно напряжение на конденсаторе?

е) Чему равен заряд конденсатора?

ж) Каков знак заряда обкладки конденсатора, соединённой с резистором 2?
