Глава 14. Электростатика

§ 97. Электроёмкость. Единицы электроёмкости. Конденсатор (окончание)

Предположите, при каком условии можно накопить на проводниках большой электрический заряд.

Важно Определить эквивалентную электроёмкость — это значит определить электроёмкость такого конденсатора, который при той же разности потенциалов будет накапливать тот же заряд q, что и система конденсаторов.

Разность потенциалов φ1 - φ2 складывается из суммы разностей потенциалов между пластинами каждого из конденсаторов:

φ₁ - φ₂ = (φ₁ - φ_A) + (φ_A - φ_B) + (φ_B - φ₂),

или U = U₁ + U₂ + U₃.

Воспользовавшись формулой (14.23), запишем:

На рисунке 14.41 представлена схема параллельно соединённых конденсаторов. Разность потенциалов между пластинами всех конденсаторов одинакова и равна:

φ₁ — φ₂ = U = U₁ = U₂ = U₃.



Заряды на пластинах конденсаторов

q₁ = C₁U, q₂ = C₂U, q₃ = C₃U.

На эквивалентном конденсаторе ёмкостью С_экв заряд на пластинах при той же разности потенциалов

q = q₁ + q₂ + q₃.

Для электроёмкости, согласно формуле (14.23) запишем: C_эквU = C₁U + C₂U + C₃U, следовательно, С_экв = C₁+ С₂ + С₃, и в общем случае

Различные типы конденсаторов

В зависимости от назначения конденсаторы имеют различное устройство. Обычный технический бумажный конденсатор состоит из двух полосок алюминиевой фольги, изолированных друг от друга и от металлического корпуса бумажными лентами, пропитанными парафином. Полоски и ленты туго свёрнуты в пакет небольшого размера.

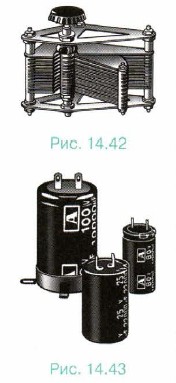

В радиотехнике широко применяют конденсаторы переменной электроёмкости (рис. 14.42). Такой конденсатор состоит из двух систем металлических пластин, которые при вращении рукоятки могут входить одна в другую. При этом меняются площади перекрывающихся частей пластин и, следовательно, их электроёмкость. Диэлектриком в таких конденсаторах служит воздух. Сейчас во многих устройствах электроёмкость конденсаторов регулируется электронными устройствами.

Значительного увеличения электроёмкости за счёт уменьшения расстояния между обкладками достигают в так называемых электролитических конденсаторах (рис. 14.43). Диэлектриком в них служит очень тонкая плёнка оксидов, покрывающих одну из обкладок (полосу фольги). Другой обкладкой служит бумага, пропитанная раствором специального вещества (электролита).

Ключевые слова для поиска информации по теме параграфа. Электроёмкость. Конденсатор. Виды конденсаторов

Вопросы к параграфу

1. Что называют электроёмкостью двух проводников?

2. Почему понятие электроёмкости неприменимо к диэлектрикам?

3. От чего зависит электроёмкость?

4. Как изменяется ёмкость конденсатора при наличии диэлектрика между его обкладками?

5. Какие существуют типы конденсаторов?

6. Какую роль выполняют конденсаторы в технике?
