Глава 5. Законы термодинамики

§ 5.11. Тепловые двигатели

Запасы внутренней энергии в океанах и земной коре можно считать практически неограниченными. Но располагать запасами энергии еще недостаточно. Необходимо уметь за счет энергии приводить в движение станки на фабриках и заводах, средства транспорта, тракторы и другие машины, вращать роторы генераторов электрического тока. Человечеству нужны двигатели — устройства, способные совершать работу.

Большая часть двигателей на Земле — это тепловые двигатели, т. е. устройства, превращающие внутреннюю энергию топлива в механическую энергию.

Необратимость процессов в природе налагает определенные ограничения на возможность использования внутренней энергии для совершения работы тепловыми двигателями. Это прямо отражено во втором законе термодинамики в формулировке Кельвина (см. § 5.9).

Простейшая модель тепловой машины

Простейшая тепловая машина

Простейшую тепловую машину можно собрать из стакана с водой, капли анилина и горелки (рис. 5.14). Так как сосуд с водой подогревается снизу, то температура воды Т2 в верхних слоях, естественно, ниже, чем температура Т1 внизу.

Плотность анилина и плотность воды по-разному зависят от температуры. При Т1 плотность анилина меньше плотности воды, а при Т2 больше. Если влить холодный анилин в воду, то он опустится на дно. После нагревания плотность анилина уменьшается и он всплывает. У поверхности вследствие охлаждения плотность анилина станет больше плотности воды, и капля вновь опустится на дно. Затем весь цикл повторится.

При каждом цикле совершается положительная работа по преодолению трения при движении капли в воде. Если каплю внизу «нагружать», а вверху «разгружать», то такая тепловая машина может быть использована для подъема груза. Если покрыть стакан стеклянной пластинкой, то температура верхних слоев воды увеличится и машина перестанет работать.

В нашей простейшей машине происходят процессы, общие для всех тепловых двигателей. Машина получает от нагревателя (горелки) количество теплоты Q1 и передает холодильнику (в данном случае атмосфере) количество теплоты Q2. За счет того, что Q1 > Q2, и совершается работа.

Принципы действия тепловых двигателей

Чтобы двигатель совершал работу, необходима разность давлений по обе стороны поршня двигателя или лопастей турбины. Во всех тепловых двигателях эта разность давлений достигается за счет повышения температуры рабочего тела на сотни градусов по сравнению с температурой окружающей среды. Такое повышение температуры происходит при сгорании топлива.

Рабочим телом у всех тепловых двигателей является газ (см. § 3.11), который совершает работу при расширении. Обозначим начальную температуру рабочего тела (газа) через T1. Эту температуру в паровых турбинах или машинах приобретает пар в паровом котле. В двигателях внутреннего сгорания и газовых турбинах повышение температуры происходит при сгорании топлива внутри самого двигателя. Температуру T1 называют температурой нагревателя.

Роль холодильника

По мере совершения работы газ теряет энергию и неизбежно охлаждается до некоторой температуры Т2. Эта температура не может быть ниже температуры окружающей среды, так как в противном случае давление газа станет меньше атмосферного и двигатель не сможет работать. Обычно температура Т2 несколько больше температуры окружающей среды. Ее называют температурой холодильника. Холодильником являются атмосфера или специальные устройства для охлаждения и конденсации отработанного пара — конденсаторы. В последнем случае температура холодильника может быть несколько ниже температуры атмосферы.

Таким образом, в двигателе рабочее тело при расширении не может отдать всю свою внутреннюю энергию на совершение работы. Часть энергии неизбежно передается атмосфере (холодильнику) вместе с отработанным паром или выхлопными газами двигателей внутреннего сгорания и газовых турбин. Эта часть внутренней энергии безвозвратно теряется. Именно об этом и говорит второй закон термодинамики в формулировке Кельвина.

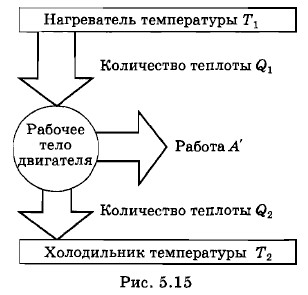

Принципиальная схема теплового двигателя изображена на рисунке 5.15. Рабочее тело двигателя получает при сгорании топлива количество теплоты Q1, совершает работу А' и передает холодильнику количество теплоты |Q2| < |Q1l.
