Магнитное поле (окончание)

Принцип суперпозиции

Для магнитного поля, так же как и для электрического, справедлив принцип суперпозиции. Он гласит, что вектор магнитной индукции поля, создаваемого несколькими источниками поля, равен векторной сумме векторов магнитной индукции полей, создаваемых каждым источником поля.

Примените принцип суперпозиции в следующем задании.

10. По двум параллельным прямолинейным проводникам текут токи (рис. 1.12). В точке А модуль магнитной индукции поля, созданного каждым из этих токов, равен В. Чему равен модуль магнитной индукции поля, созданного обоими токами в точке А, для случаев, изображённых на рисунках а и б?

Рис. 1.12

Можно ли «увидеть» линии магнитной индукции?

Поставим опыт

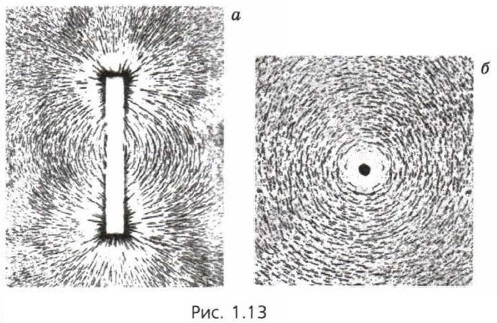

Насыплем на бумагу металлические опилки и поместим их вблизи постоянного магнита или прямолинейного проводника с током. Опилки намагнитятся, превратившись в крошечные магнитные стрелки, и выстроятся вдоль линий магнитной индукции (рис. 1.13).

Рис. 1.13

11. Какой из рисунков 1.13, а, б иллюстрирует опыт с прямолинейным проводником с током, а какой — опыт с полосовым магнитом?
