Магнитные взаимодействия: Что мы узнали. Вопросы и задания

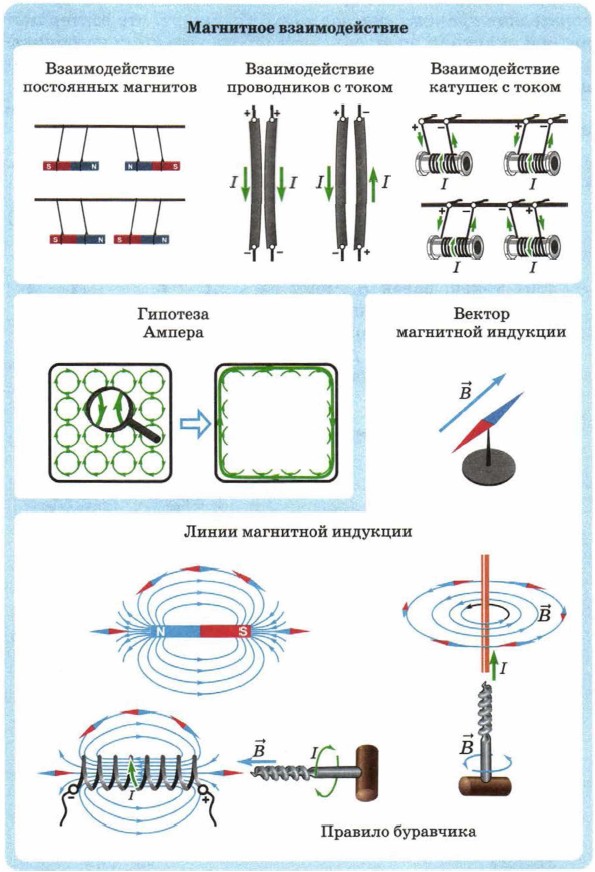

Что мы узнали

Рис. 1.14

Дополнительные вопросы и задания

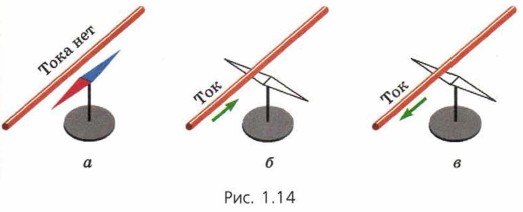

12. На рисунке 1.14 изображена схема опыта Эрстеда, в котором было впервые обнаружено магнитное действие проводника с током. Магнитная стрелка находится под проводником.

Рис. 1.15

а) Как расположен проводник на рисунке а: вдоль географического меридиана или перпендикулярно ему?

б) Перенесите рисунки б ив схематически в тетрадь и обозначьте на них соответствующими цветами полюса магнитной стрелки.

Подсказка. Воспользуйтесь правилом буравчика.

13. На рисунке 1.15 изображён подковообразный магнит. Перенесите рисунок в тетрадь и нарисуйте картину линий магнитной индукции поля, создаваемого этим магнитом. Обозначьте направления этих линий.

Рис. 1.16

14. Верхний конец мягкой пружины соединён с полюсом источника тока (рис. 1.16). Другой полюс источника тока соединён с металлической пластиной. Пластину поднимают до соприкосновения с пружиной, после чего замыкают ключ.

а) Предскажите, какие явления будут наблюдаться после замыкания ключа.

б) Предложите модель электрического звонка, работающего по изображённой схеме.

Рис. 1.17
