Генератор на транзисторе (окончание)

Изображение транзистора на электрических схемах приведено на рисунке 17.3.

Рис. 17.3

Из курса физики 10-го класса вам известно: изменяя разность потенциалов между эмиттером и базой, можно увеличивать или уменьшать силу тока, текущего от эмиттера к коллектору.

Можно, в частности, сделать так, что при положительном знаке разности потенциалов между эмиттером и базой ток от эмиттера к коллектору будет идти, а при отрицательном — не будет. Тогда, если разность потенциалов между эмиттером и базой изменять с частотой собственных колебаний контура, транзистор будет «пропускать» ток для подпитки контура с частотой собственных колебаний контура.

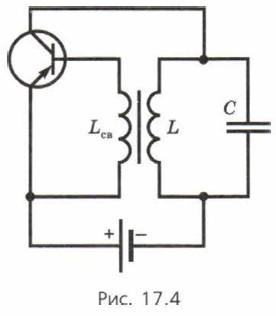

Эта идея реализована в схеме на рисунке 17.4. Катушка L_cв, соединённая с эмиттером и базой транзистора, находится на одном сердечнике с катушкой колебательного контура L. В таком случае говорят, что катушки индуктивно связаны.

Рис. 17.4

2. Объясните, почему периодическое изменение силы тока в катушке L будет индуцировать ЭДС индукции в катушке L_cв с той же частотой.

3. Объясните, почему транзистор будет пропускать импульсы тока для подпитки контура с частотой собственных колебаний контура.
