Амплитудная модуляция

При амплитудной модуляции¹ амплитуда колебаний в контуре изменяется со звуковой частотой.

¹ Кроме амплитудной модуляции, используют также частотную, при которой со звуковой частотой изменяется частота несущей волны.

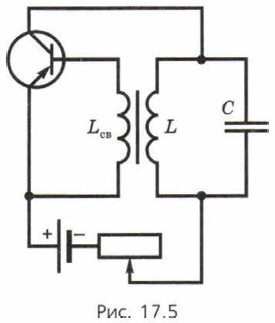

Если бы эта частота составляла не более нескольких герц, то изменять амплитуду колебаний в контуре можно было бы «в ручном режиме»: реостатом, соединённым последовательно с источником постоянного тока (рис. 17.5).

Рис. 17.5

4. В какую сторону на схеме (см. рис. 17.5) надо сдвинуть ползунок реостата, чтобы увеличить амплитуду колебаний в контуре? уменьшить?

Чтобы изменение амплитуды колебаний в контуре происходило автоматически с частотой звуковых колебаний, воспользуемся снова индуктивно связанными катушками.

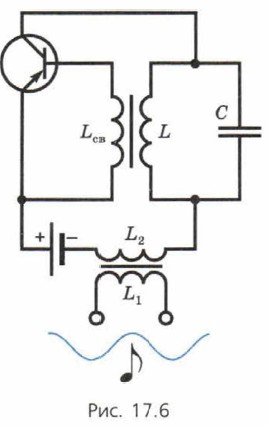

Эта идея реализована в схеме, изображённой на рисунке 17.6.

Рис. 17.6

5. Объясните, используя этот рисунок, почему зависимость силы тока от времени в колебательном контуре имеет вид, схематически изображённый на рисунке 17.7.

Рис. 17.7

Итак, мы сконструировали простейшее устройство, с помощью которого можно получать модулированные электромагнитные колебания. Они порождают модулированные электромагнитные волны, которые излучаются с помощью передающей антенны.
