Детектирование (окончание)

8. Объясните, почему во время импульса напряжения и сила тока i в резисторе меньше, чем где R — сопротивление резистора.

Подсказка. Во время импульса напряжения ток в цепи будет разветвляться: одна часть тока будет идти через резистор, а другая часть тока будет заряжать конденсатор.

9. Объясните, почему в промежутке между импульсами напряжения в резисторе продолжает течь ток того же направления.

Подсказка. Конденсатор разряжается через резистор. Итак, благодаря фильтру пульсирующий ток сглаживается. На третьем этапе остаётся убрать постоянную составляющую сглаженного тока, и мы сможем воспроизвести низкочастотные колебания звуковой частоты, которые были записаны на радиостанции с помощью микрофона и принесены к нам модулированной электромагнитной волной.

Постоянную составляющую можно убрать, например, с помощью ещё одного конденсатора (напомним, что через конденсатор постоянный ток не идёт). Мы не приводим его на следующей схеме, чтобы не загромождать её.

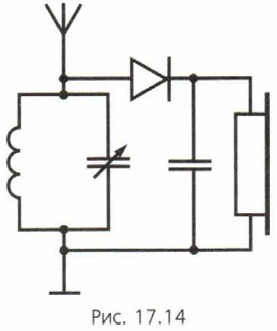

10. На рисунке 17.14 изображена схема простейшего детекторного радиоприёмника. Справа на схеме — условное изображение динамика.

Рис. 17.14

а) Объясните назначение каждого элемента схемы.

б) Объясните, как происходит настройка на нужную частоту (длину волны).

в) Объясните, как происходит детектирование модулированного высокочастотного сигнала.
