Детектирование

Усиленный высокочастотный модулированный сигнал надо теперь демодулировать, то есть выделить из него колебания звуковой частоты. Этот процесс называют детектированием. Осуществляют его в три этапа.

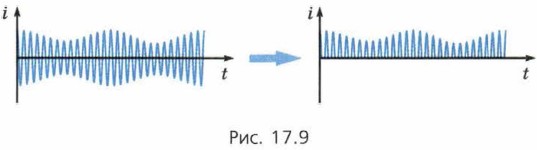

1. Сначала высокочастотный переменный ток превращают в пульсирующий (рис. 17.9).

Рис. 17.9

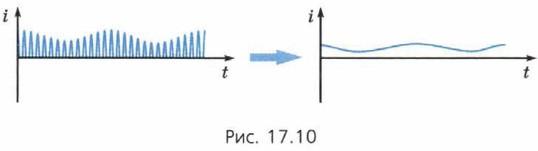

2. Затем пульсирующий ток сглаживают (рис. 17.10).

Рис. 17.10

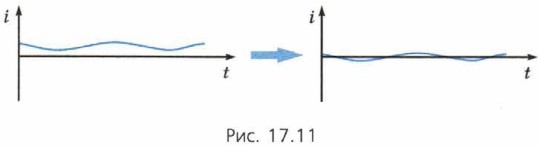

3. На третьем этапе убирают постоянную составляющую тока (рис. 17.11).

Рис. 17.11

На первом этапе используют детектор — прибор, обладающий односторонней проводимостью. Возьмём в качестве детектора полупроводниковый диод.

7. На вход электрической цепи (рис. 17.12) подаётся высокочастотное модулированное переменное напряжение.

Рис. 17.12

Объясните, почему ток в цепи будет пульсирующим.

Подсказка. Диод обладает односторонней проводимостью.

На втором этапе для сглаживания пульсирующего тока используют так называемый фильтр, содержащий конденсатор (рис. 17.13).

Рис. 17.13
