Построение изображения в линзе (окончание)

Ход произвольного луча

Ход произвольного луча, падающего на линзу, после его преломления в линзе можно построить, используя вспомогательный луч, идущий через оптический центр линзы. Надо знать только положение фокусов линзы и её вид (собирающая или рассеивающая).

11. Объясните приведённое на рисунке 21.12 построение хода падающего на линзу луча а после его преломления в линзе.

Рис. 21.12

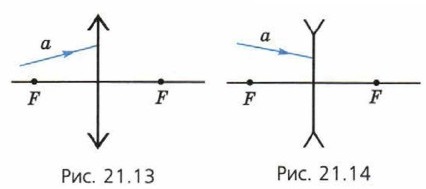

12. Перенесите в тетрадь рисунки 21.13 и 21.14 и постройте ход луча а, падающего на линзу, для этих случаев.

Рис. 21.13

Нахождение фокусов линзы по ходу произвольного луча

Если известен ход луча до и после его преломления в линзе, то можно найти положение фокусов линзы и определить её вид (собирающая или рассеивающая). Для этого можно использовать тот же самый вспомогательный луч.

13. Объясните нахождение фокусов линзы по заданному ходу луча а на рисунке 21.12.

Изображение треугольника в линзе

Чтобы построить изображение в линзе не стрелки, а двумерной фигуры (например, треугольника), надо построить изображения основных точек этой фигуры (для треугольника — изображения его трёх вершин). Обычно предполагается, что изображениями отрезков являются отрезки¹.

¹ Это можно считать справедливым для отрезков, не пересекающих фокальную плоскость линзы и малых по сравнению с её фокусным расстоянием.

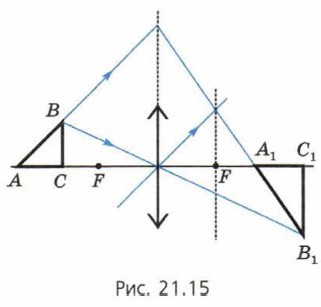

14. Объясните построение изображения треугольника А₁В₁С₁ на рисунке 21.15.

Рис. 21.15

15. Перенесите рисунок 21.16 в тетрадь и постройте изображение А₁В₁С₁ треугольника АВС.

Рис. 21.16
