Дифракционная решётка

Опыт можно усовершенствовать, а полученные с его помощью результаты значительно уточнить, если заменить две щели большим числом параллельных щелей, расположенных на равных расстояниях друг от друга. Для этого используют дифракционные решётки.

Их изготавливают с помощью машины, наносящей на стеклянную пластинку параллельные штрихи на малых расстояниях друг от друга.

Периодом d дифракционной решётки называют суммарную ширину щели и непрозрачного промежутка.

Для получения более чётких интерференционных максимумов параллельно решётке помещают собирающую линзу. Экран располагают в фокальной плоскости линзы. Это позволяет значительно уменьшить расстояние до экрана.

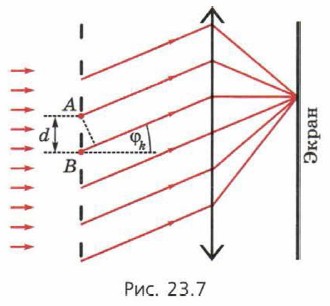

6. Используя рисунок 23.7, объясните принцип действия дифракционной решётки для световых волн, соответствующих определённой длине волны.

Рис. 23.7

7. Объясните, почему интерференционные максимумы наблюдаются под углами φk, для которых

d sinφ_k = kλ. (4)

8. Выведите соотношение для углов, под которыми наблюдаются интерференционные минимумы.

9. На дифракционную решётку с периодом 1 мкм падает пучок света с длиной волны 0,6 мкм (оранжевый цвет). Фокусное расстояние помещённой за решёткой линзы 10 см.

а) Под каким углом наблюдается первый интерференционный максимум?

б) Чему равно расстояние между центральной белой полосой и ближайшей к ней оранжевой полосой на экране?
