Глава 5. Электромагнитные волны
§ 5.7. Свойства электромагнитных волнСовременные радиотехнические устройства позволяют провести наглядные опыты по наблюдению свойств электромагнитных волн. При этом лучше всего пользоваться волнами сантиметрового диапазона. Эти волны излучаются специальным генератором сверхвысокой частоты (СВЧ). Гармонические колебания генератора изменяют (модулируют) в такт с колебаниями звуковой частоты*. Принятый сигнал после преобразования (детектирования) подается на громкоговоритель. * O модуляции и детектировании колебаний будет рассказано в § 5.10и 5.11.

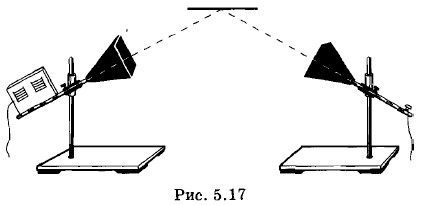

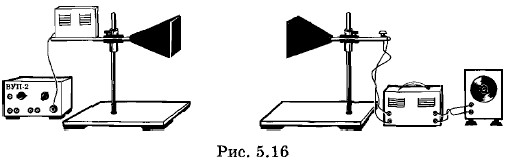

Электромагнитные волны излучаются рупорной антенной в направлении оси рупора. Приемная антенна в виде такого же рупора улавливает волны, которые распространяются вдоль его оси. Общий вид установки изображен на рисунке 5.16. Поглощение электромагнитных волнРупоры располагают друг против друга и, добившись хорошей слышимости звука в громкоговорителе, помещают между рупорами различные диэлектрические тела. При этом наблюдается уменьшение громкости. Отражение электромагнитных волнЕсли вместо диэлектрика между рупорами поместить металлический лист, то звук перестанет быть слышимым. Электромагнитные волны не достигают приемника вследствие отражения. Отражение происходит под углом, равным углу падения, как и в случае механических волн (см. § 4.19). Чтобы убедиться в этом, рупоры располагают под одинаковыми углами к металлическому листу (рис. 5.17). Звук исчезает, если убрать лист или повернуть его.

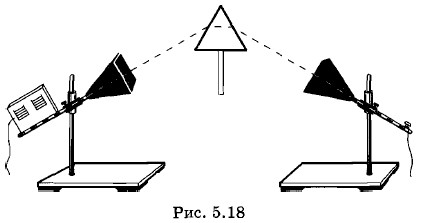

Преломление электромагнитных волнЭлектромагнитные волны изменяют свое направление (преломляются) на границе диэлектрика. Это можно обнаружить с помощью большой треугольной призмы из парафина или другого диэлектрика. Рупоры располагают под углом друг к другу, как и при демонстрации отражения. Металлический лист заменяют призмой (рис. 5.18). Убирая призму или поворачивая ее, наблюдают исчезновение звука.
|
|
|
