Лабораторная работа № 9

Изучение условия равновесия рычага

Цель работы:

проверить на опыте правило равновесия рычага.

Приборы и материалы:

рычаг, закреплённый на штативе, набор грузов, динамометр, линейка.

Порядок выполнения работы

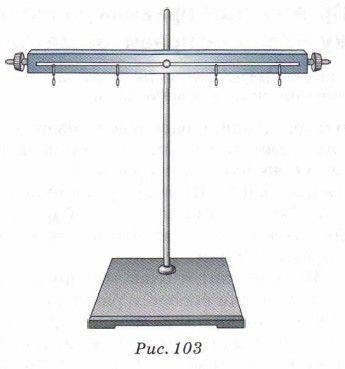

1. Установите рычаг в горизонтальном положении, вращая гайки на его концах (рис. 103).

Рис. 103

2. Подвесьте два груза, массой по 100 г каждый, на левой части рычага. Расстояние от точки вращения до точки подвеса грузов выберите самостоятельно в пределах от 10 до 15см.

3. Уравновесьте рычаг, подвесив один груз массой 100 г на его правой части. Измерьте расстояние от точки подвеса груза до точки вращения рычага.

4. Повторите опыт, подвешивая с правой стороны рычага два груза и три груза. Измерьте расстояния от точки вращения рычага до точек подвеса грузов. 5. Определите силы, действующие на рычаг в каждом случае.

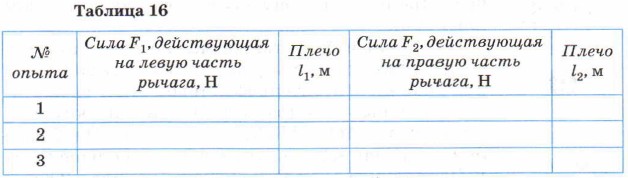

6. Запишите результаты измерений и вычислений в таблицу 16.

Таблица 16

7. Вычислите для каждого из трёх случаев отношения сил и соответствующих плеч

8. Сделайте вывод.

9*. Дополнительное задание. Проверьте правило равновесия рычага для случая, когда обе силы, действующие на рычаг, расположены с одной стороны по отношению к точке вращения рычага. Используйте грузы и динамометр. Измерьте плечи сил и вычислите отношения сил и плеч. Сделайте вывод.
