§ 28. Линзы

Типы линз и элементы линзы

Типы линз

Каждому знакомы «увеличительные» и «уменьшительные» стёкла (рис. 28.1, а, б).

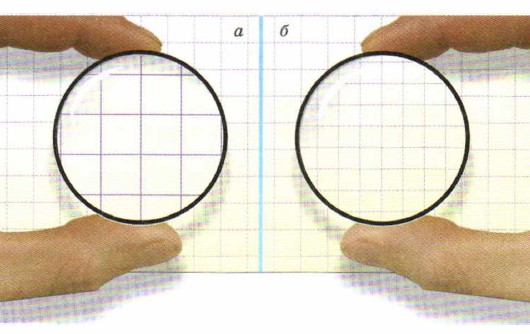

Рис. 28.1. «Увеличительное» стекло (а); «уменьшительное» стекло (б)

Такие стёкла называют линзами. Слово «линза» происходит от латинского названия чечевицы, её зёрна изображены на рис. 28.2. Мы видим, что их форма действительно напоминает форму «увеличительных» стёкол.

«Увеличительные» стёкла в центре толще, чем по краям, поэтому такие линзы называют выпуклыми. А «уменьшительные» стёкла посредине тоньше, чем у краёв, поэтому такие линзы называют вогнутыми. На рис. 28.3 схематически изображены в разрезе различные виды выпуклых и вогнутых линз¹.

¹ Выпуклые и вогнутые поверхности линз являются обычно частями поверхности шара, поэтому такие линзы называют сферическими (напомним, что сферой называют поверхность шара).

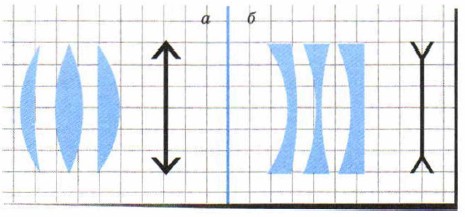

Рис. 28.3. Линзы в разрезе и их условные обозначения: а — выпуклые линзы; б — вогнутые линзы

Элементы линзы

Если толщина линзы намного меньше других её размеров, то линзу называют тонкой. Мы будем рассматривать только тонкие линзы. Для таких линз можно считать, что вся линза находится в одной плоскости. Её называют плоскостью линзы (рис. 28.4).

Точку плоскости линзы, соответствующую максимальной толщине для выпуклой линзы или минимальной толщине для вогнутой, называют оптическим центром линзы (рис. 28.4, а, б). Через центр линзы перпендикулярно её плоскости проходит главная оптическая ось линзы.

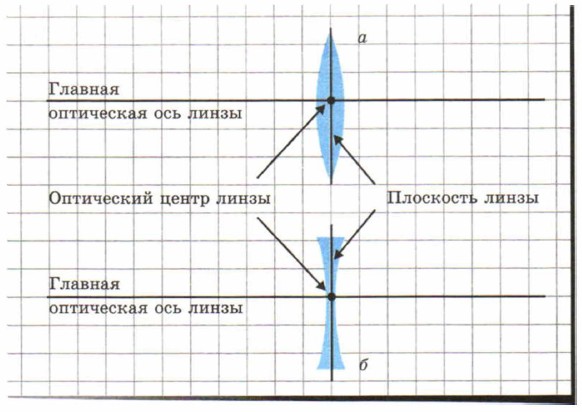

Рис. 28.4. Основные элементы линзы: а — выпуклая линза; б — вогнутая линза
