Исследование зависимости силы тока в проводнике от напряжения на его концах. Измерение сопротивления

Цель работы: исследовать зависимость силы тока от напряжения; измерить сопротивление проводника.

Оборудование: источник тока, ключ, проволочный резистор, реостат, амперметр, вольтметр, соединительные провода, прозрачная линейка.

Ход работы

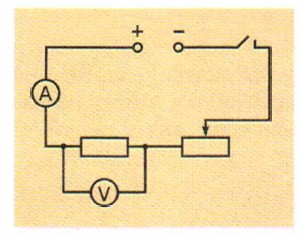

1. Соберите электрическую цепь по приведённой схеме.

Соберите электрическую цепь

2. Поставьте движок реостата в такое положение, при котором сопротивление реостата — наибольшее (оно соответствует крайнему правому положению движка на рис. 14.7, а). Замкните ключ и запишите показания амперметра и вольтметра в таблицу, первые две строки которой приведены ниже.

запишите показания

3. Повторите измерения несколько раз, перемещая движок реостата в сторону уменьшения сопротивления.

4. Изобразите систему координат для построения графика зависимости силы тока I от напряжения U.

5. Поставьте точки, соответствующие результатам ваших измерений. Эти точки, вследствие погрешности измерений, могут не лежать точно на одной прямой, проходящей через начало координат. Поэтому, используя прозрачную линейку, проведите через начало координат отрезок прямой, проходящей как можно ближе к поставленным вами точкам.

6. Сделайте и запишите вывод о характере зависимости силы тока в проводнике от напряжения на его концах.

7. Выберите точку на построенном графике (как можно дальше от начала координат). Запишите координаты этой точки и вычислите сопротивление резистора по формуле
