Изучение последовательного соединения проводников

Цель работы: изучить свойства последовательного соединения проводников.

Оборудование: источник тока, ключ, два проволочных резистора, амперметр, вольтметр, соединительные провода.

Ход работы

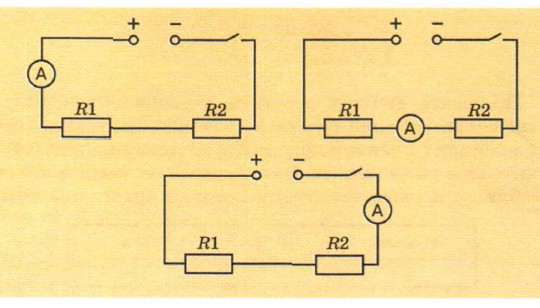

1. Соберите поочерёдно показанные на схемах электрические цепи. После замыкания ключа запишите показания амперметра в каждой из собранных цепей.

электрические цепи

2. Сделайте вывод о значении силы тока в разных участках цепи при последовательном соединении проводников.

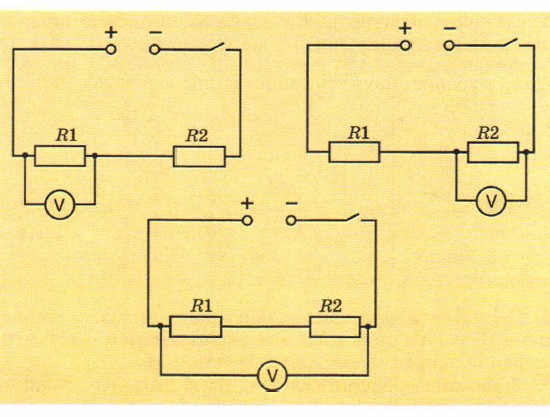

3. Соберите поочерёдно электрические цепи, показанные на схемах на с. 247 вверху. После замыкания ключа запишите показания вольтметра в каждой из собранных цепей.

4. Сделайте вывод: как связаны значения напряжения на каждом из резисторов (U₁ и U₂) и на двух резисторах (U) при последовательном соединении проводников.

5. Вычислите сопротивление каждого из резисторов: Вычислите общее сопротивление двух резисторов, используя формулу

6. Сравните полученные значения сопротивлений R₁, R₂, R. Сделайте вывод об общем сопротивлении цепи при последовательном соединении проводников.

сопротивлении цепи
