Изучение параллельного соединения проводников

Цель работы: изучить свойства параллельного соединения проводников.

Оборудование: источник тока, ключ, два проволочных резистора, амперметр, вольтметр, соединительные провода.

Ход работы

1. Соберите показанную на схеме электрическую цепь. После замыкания ключа запишите показания вольтметра.

2. Используя показания вольтметра, запишите, чему равно напряжение U₁ и U₂ на резисторах, а также общее напряжение U на участке цепи.

чему равно напряжение

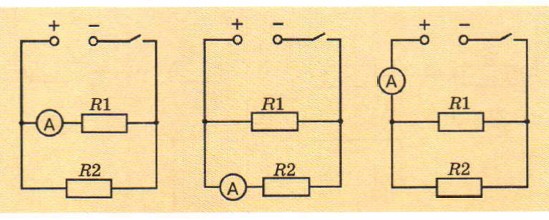

3. Соберите поочерёдно показанные на приведённых далее схемах электрические цепи. После замыкания ключа запишите показания амперметра в каждой из собранных цепей.

показания амперметра в каждой из собранных цепей

4. Сделайте вывод: как связаны значения силы тока в ветвях цепи (I₁ и I₂) и сила тока в неразветвлённой части цепи (I) при параллельном соединении проводников.

5. Вычислите сопротивление каждого из резисторов:

6. Вычислите общее сопротивление участка цепи из двух параллельно соединённых резисторов по результатам измерений, используя формулу

7. Сравните полученное значение сопротивления R с рассчитанным по формуле Сделайте вывод и запишите его.
