Преобразования энергии при работе теплового двигателя

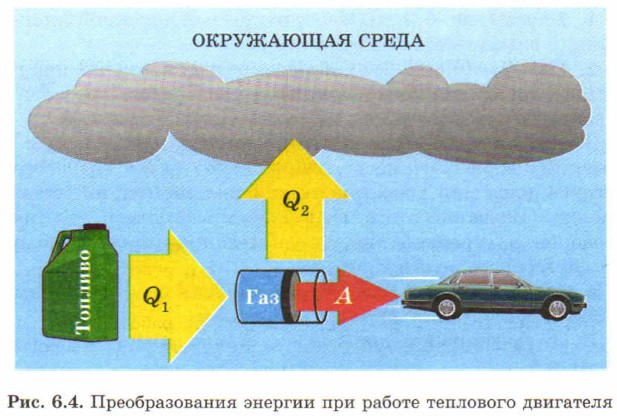

На рис. 6.4 схематически показаны преобразования энергии при работе теплового двигателя.

Направленная вправо жёлтая стрелка обозначает количество теплоты Q₁, передаваемое рабочему телу (газу) при сжигании топлива. Красная стрелка с буквой А обозначает совершаемую двигателем механическую работу (например, по разгону автомобиля). Наконец, направленная вверх жёлтая стрелка обозначает количество теплоты Q₂, которое передаётся окружающей среде. Ширина стрелки характеризует значение соответствующей физической величины.

Из приведённой схемы видно, что при работе теплового двигателя далеко не вся энергия, выделившаяся при сгорании топлива, превращается в механическую.

Эти «потери» обусловлены не только несовершенством двигателей. Французский учёный С. Карно доказал, что

тепловой двигатель может работать только при условии, что значительная часть энергии, выделившейся при сгорании топлива, передаётся окружающей среде.
