§ 12. Сила тока и напряжение

Напряжение на участке цепи

Когда по проводнику идёт ток, электрическое поле в проводнике действует на движущиеся заряженные частицы и поэтому совершает работу.

Физическую величину U, равную отношению работы А электрического поля по перемещению заряда q на данном участке цепи к значению этого заряда называют напряжением на данном участке цепи¹:

¹ Напряжение на проводнике называют также напряжением между концами проводника.

Напомним, что единицей напряжения в СИ является 1 В.

Измерение напряжения

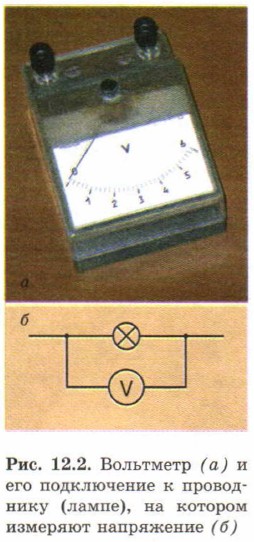

Напряжение измеряют вольтметром. На рис. 12.2, а изображён школьный вольтметр. На шкале вольтметра есть буква V. На схемах вольтметр обозначают кружком с этой же буквой (рис. 12.2, б).

Для измерения напряжения на проводнике вольтметр соединяют параллельно с этим проводником — в этом случае на проводнике и вольтметре напряжение одинаково.

Параллельное соединение вольтметра с лампой схематически показано на рис. 12.2, б.

При измерении напряжения вольтметр тоже надо подключать так, чтобы электрический ток через него шёл от клеммы со знаком « + » к клемме со знаком «-».
