Сила тока и напряжение при последовательном соединении проводников

Вы уже знаете, что при последовательном соединении двух проводников сила тока в них одинакова. А что можно сказать о напряжении на этих проводниках?

ПОСТАВИМ ОПЫТ

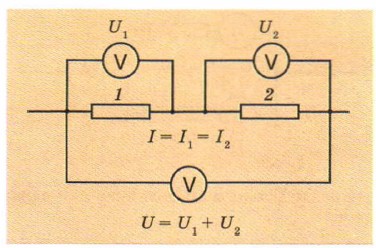

На рис. 12.3 изображена схема, с помощью которой можно измерить напряжения U₁ и U₂ на последовательно соединённых проводниках 1 и 2, а также напряжение U на данном участке цепи. Мы увидим, что U = U₁ + U₂.

Измерение напряжения на проводниках при последовательном соединении проводников

Рис. 12.3. Измерение напряжения на проводниках при последовательном соединении проводников

Таким образом,

при последовательном соединении проводников сила тока в них одинакова:

I = I₁ + I₂,

а напряжение на участке цепи, состоящем из этих проводников, равно сумме напряжений на проводниках:

U = U₁ + U₂.
