§ 12. Сила тока и напряжение

Сила тока и напряжение при параллельном соединении проводников

Мы знаем, что при параллельном соединении двух проводников напряжение на них одинаково. Как связана в этом случае сила тока в каждом проводнике с силой тока в неразветвлённом участке цепи?

ПОСТАВИМ ОПЫТ

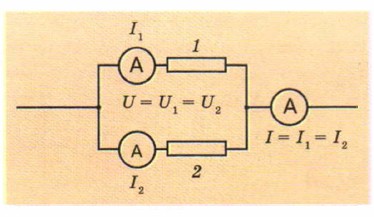

С помощью схемы, изображённой на рис. 12.4, можно измерить силы тока I₁ и I₂ в параллельно соединённых проводниках 1 и 2, а также силу тока I на всём участке. Мы увидим, что I = I₁ + I₂.

Рис. 12.4. Измерение силы тока в проводниках при параллельном соединении проводников

Таким образом,

при параллельном соединении проводников напряжение на них одинаково: U = U1 + U2, а сила тока на участке цепи, состоящем из этих проводников, равна сумме сил токов в проводниках: I = I1 + I2.
