§ 14. Последовательное и параллельное соединения проводников

Последовательное соединение

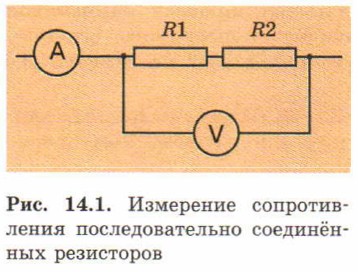

Сопротивление R двух последовательно соединённых проводников (резисторов) R1 и R2 сопротивлениями R₁ и R₂ можно измерить с помощью схемы, изображённой на рис. 14.1. Опыт показывает, что

общее сопротивление двух последовательно соединённых проводников сопротивлениями R1 и R2 выражается формулой R = R1 + R2.

Ниже мы выведем это соотношение.

Обратите внимание: при последовательном соединении двух проводников их общее сопротивление больше, чем сопротивление любого из них. Это справедливо и для последовательного соединения нескольких проводников.

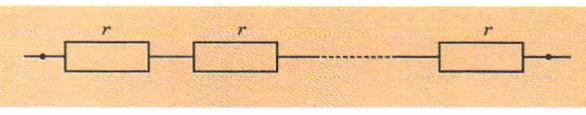

При последовательном соединении n проводников сопротивлением r каждый (рис. 14.2) их общее сопротивление

R = nr.



Рис. 14.2. Схема последовательного соединения одинаковых проводников

Общее сопротивление двух последовательно соединённых резисторов 10 Ом. Сопротивление одного резистора 2 Ом. Каково сопротивление другого резистора?

Сколько резисторов сопротивлением 2 Ом каждый надо соединить последовательно, чтобы их общее сопротивление было 40 Ом?
