Последовательное соединение (окончание)

При последовательном соединении проводников сила тока в них одинакова: I = I₁ = I₂. Сравним напряжение на проводниках. Согласно закону Ома U₁ = IR₁, U₂ = IR₂. Отсюда следует, что

при последовательном соединении напряжение больше на том проводнике, который имеет большее сопротивление.

РЕШИМ ЗАДАЧУ

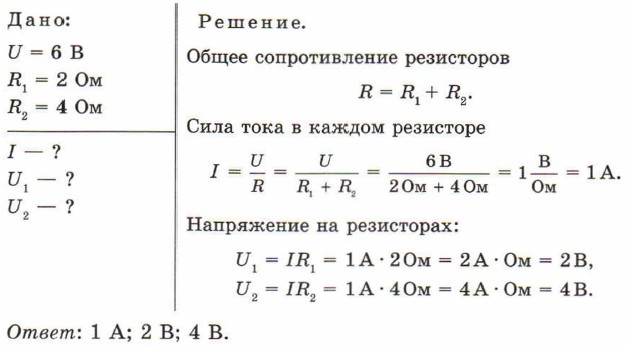

К источнику тока напряжением 6 В подключены последовательно два резистора сопротивлениями 2 и 4 Ом. Чему равна сила тока в резисторах и напряжение на каждом из них?

РЕШИМ ЗАДАЧУ

Электрическая цепь состоит из 30 последовательно соединённых лампочек сопротивлением 3 Ом каждая. Чему равно общее сопротивление цепи? Каким станет общее сопротивление цепи, если одна из лампочек перегорит?

Подсказка. Если одна лампочка перегорит, цепь разомкнётся.

Эта задача демонстрирует одну из главных особенностей последовательного соединения приборов:

при выключении одного из последовательно соединённых приборов возникает разрыв цепи, вследствие чего выключаются все приборы.

Поэтому приборы редко включают в цепь последовательно.
