§ 14. Последовательное и параллельное соединения проводников

Параллельное соединение

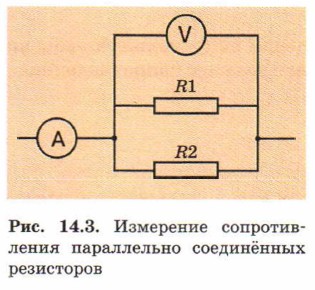

С помощью схемы, изображённой на рис. 14.3, можно измерить сопротивление R двух параллельно соединённых резисторов сопротивлениями R₁ и R₂. Опыт показывает, что

общее сопротивление двух параллельно соединённых проводников сопротивлениями R1 и R2 выражается формулой

Ниже мы выведем это соотношение.

Обратите внимание: при параллельном соединении двух проводников их общее сопротивление меньше, чем сопротивление любого из них. Это справедливо и для параллельного соединения нескольких проводников.

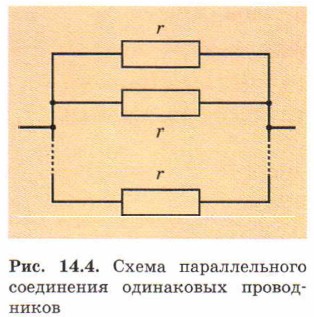

При параллельном соединении n проводников сопротивлением r каждый (рис. 14.4) их общее сопротивление

Резисторы сопротивлениями 1 и 4 Ом соединены параллельно. Чему равно их общее сопротивление?

Общее сопротивление 5 одинаковых параллельно соединённых резисторов 10 Ом. Каково сопротивление каждого резистора?
