§ 19. Магнитное поле
Действие магнитного поля на рамку с токомПОСТАВИМ ОПЫТ Поместим теперь между полюсами магнита проволочную рамку. Если электрического тока в рамке нет, она может находиться в любом положении — например, в показанном на рис. 19.5, а. При включении же тока рамка повернётся и займёт определённое положение, показанное на рис. 19.5, б.

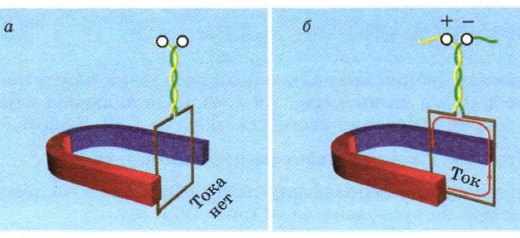

Рис. 19.5. Проволочная рамка в магнитном поле: а — тока в рамке нет; б — ток в рамке есть Поворот рамки с током в магнитном поле объясняется тем, что на противоположные стороны рамки со стороны магнитного поля действуют противоположно направленные силы, поскольку по этим сторонам рамки текут противоположно направленные токи. Противоположно направленные силы и поворачивают рамку.
|
|
|
