Электроизмерительные приборы. Электродвигатель.

Поворот рамки с током в магнитном поле используют в электроизмерительных приборах. На рис. 19.6 схематически изображено устройство одного из таких приборов.

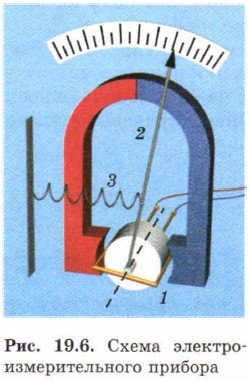

Схема электроизмерительного прибора

Между полюсами магнита расположена проволочная рамка 1, к которой прикреплена стрелка 2. Когда тока в рамке нет, стрелка указывает на нулевое деление шкалы (вследток, то она вместе со стрелкой поворачивается на некоторый угол. Чем больше сила тока, тем больше угол поворота.

Поворот рамки с током в магнитном поле использовали также для создания электродвигателей. Один из первых промышленных электродвигателей построил российский учёный Б. С. Якоби.

При разработке электродвигателей на пути изобретателей было немало проблем. Упомянем о двух важнейших.

Во-первых, рамка с постоянным током в постоянном магнитном поле не будет вращаться постоянно — она лишь повернётся, чтобы занять определённое положение (положение равновесия), показанное на рис. 19.5, б. Значит, чтобы «заставить» рамку вращаться, надо каждый раз при прохождении рамкой положения равновесия изменять направление тока на противоположное.
