§ 19. Магнитное поле
Электроизмерительные приборы. Электродвигатель (окончание)Во-вторых, при вращении рамки в одном направлении будут закручиваться провода, подводящие к ней ток. Чтобы избежать этого, надо подводить к рамке ток с помощью скользящих контактов, называемых щётками (вначале это были действительно металлические щётки, но сейчас используют скользящие графитовые контакты). Обе эти проблемы решило изобретение коллектора. Коллектор для одной рамки состоит из двух металлических полуколец, каждое из которых припаяно к одной стороне рамки (рис. 19.7, а). К полукольцам подводят электрический ток с помощью скользящих контактов (щёток).

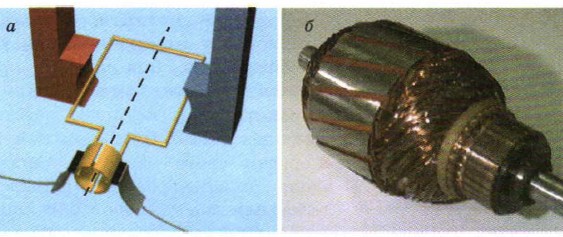

Рис. 19.7. Модель электродвигателя (а) и ротор электродвигателя (б) Благодаря такому устройству коллектора при повороте рамки на пол-оборота направление тока в рамке изменяется на противоположное и действующие на рамку силы вращают её всё время в одном и том же направлении. Для усиления вращающего эффекта в электродвигателях используют много рамок. Их размещают на вращающейся части электродвигателя, называемой ротором (от латинского «ротаре» — вращать). На рис. 19.7, б изображён ротор электродвигателя, коллектор которого состоит из большого числа пар пластинок. В неподвижной части электродвигателя, называемой статором (от латинского «статор» — неподвижный) находится магнит или электромагнит. Сегодня электродвигатели используют чрезвычайно широко: например, мощные электродвигатели приводят в движение электропоезда, а миниатюрные — двигают, например, объективы фотоаппаратов и видеокамер.
|
|
|
