§ 20. Электромагнитная индукция

Явление электромагнитной индукции

В опытах, поставленных Эрстедом и Ампером, было обнаружено, что проводники с токами создают магнитное поле. В связи с этим возник вопрос: можно ли создать электрический ток с помощью магнитного поля?

После 10 лет упорных поисков это удалось сделать английскому учёному М. Фарадею. Повторим ставшие знаменитыми опыты Фарадея.

ПОСТАВИМ ОПЫТ

Поместим полосовой магнит внутрь проволочной катушки с большим числом витков и соединим затем концы катушки с гальванометром — электроизмерительным прибором высокой чувствительности. Стрелка прибора останется на нуле. Значит, тока в катушке нет, хотя её и пронизывает созданное магнитом магнитное поле.

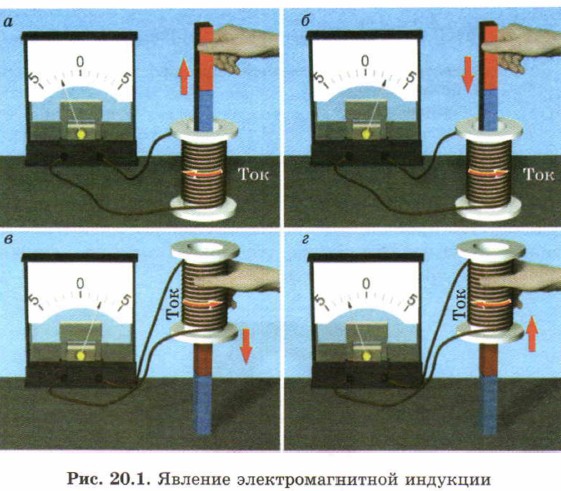

А теперь быстро вынем магнит из катушки, следя при этом за показаниями гальванометра. Мы увидим, что при движении магнита в катушке возникает электрический ток (рис. 20.1, а). Ток в катушке возникает и тогда, когда магнит вдвигают в катушку, причём направление тока меняется на противоположное (рис. 20.1, б).

Ток в катушке возникает и в том случае, когда её надевают на неподвижный магнит (рис. 20.1, в) или снимают с него (рис. 20.1, г). Это означает, что ток в катушке возникает при движении магнита относительно катушки.

Возникающий в катушке ток называют индукционным (от латинского «индукцио» — наведение), а возникновение этого тока называют явлением электромагнитной индукции.

Поставив серию опытов, подобных описанному, Фарадей установил, что

причиной возникновения индукционного тока является изменение числа магнитных линий, пронизывающих катушку.

Увеличивается или уменьшается число магнитных линий, пронизывающих катушку, когда: а) магнит вынимают из катушки; б) катушку надевают на магнит?
